自保持回路应用

2015-06-30 15:53:25 人评论 次浏览 分类:永宏应用案例

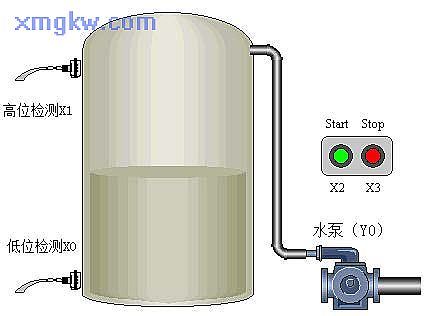

【控制要求】水塔储水控制:当按下 START按钮 X2或塔内储水量低于低水位检测光电 X0时,水泵( Y0)开始运行,抽水至水塔内;当按下 STOP按钮 X3或塔内储水量高于高水位检测光电 X1时,水泵停止抽水工作。
【组件说明】
PLC 软元件 控制说明
X0 低水位检测光电:当水位高于此光电时, X0状态为 ON,否则 X0状态为 OFF。
X1 高水位检测光电:当水位高于此光电时, X1状态为 ON,否则 X1状态为 OFF。
X2 START按钮:按下时, X2状态为 ON
X3 STOP按钮:按下时, X3状态为 ON
Y0 抽水泵电机
【控制程序】

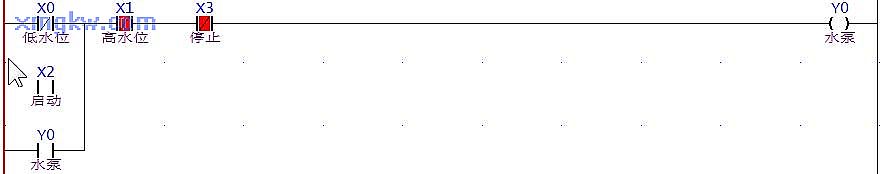

● 传统自保持回路

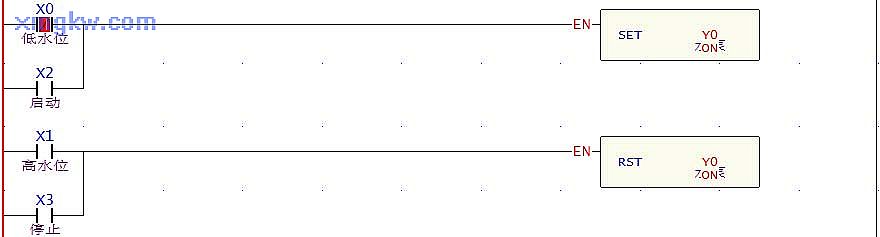

● SET/RST自保持

【程序说明】
  1. START按钮时,X2=ON,SET指令被执行, Y0水泵电机开始抽水;或者当塔内水量低于下限水位时,X0=OFF也会自动执行 SET指令,开启水泵抽水至水塔。
  2. STOP按钮,X3=ON,RST指令执行, Y0水泵电机停止抽水;另外一种停止抽水的情况是:当塔内水量高于水位上限后, X1=ON,也会使 RST指令执行, Y0被复位,水泵电机停止抽水。
