传统自保持回路与 SET/RST自保持回路

2015-06-30 10:43:01 人评论 次浏览 分类:永宏应用案例

【动作要求】
按一下“启动按钮” X0,输出点 Y0变为 ON;按一下“关断按钮” X1,输出点 Y0变为 OFF。
【组件说明】
PLC 软元件 控制说明
X0 启动按钮:当启动按钮 X0按下且关断按钮 X1没有按下时, Y0状态为 ON
X1 关断按钮:当关断按钮 X1按下时,Y0状态变为 OFF
Y0 输出点
【控制程序】
● 传统自保持回路

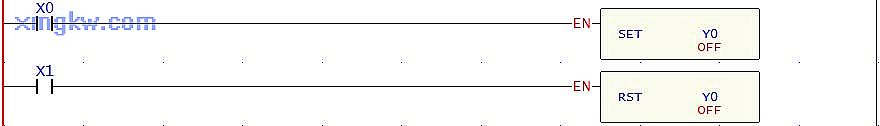

● SET/RST自保持回路

【程序说明】
  1. 以上两范例的动作皆为当 X0由 OFF→ON变化时, Y0保持在 ON状态;当 X1由 OFF→ON变化时, Y0保持为 OFF状态。
  2. X0,X1同时动作时,则停止信号优先,即 Y0会保持在 OFF状态。
