互锁控制回路

2015-06-30 10:42:23 人评论次浏览分类：永宏应用案例

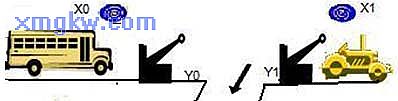

【控制要求】单行车道，通过交通控制，保证在任何时刻只有一辆车通过，避免发生“撞车”事故。【组件说明】

PLC 软元件	控制说明
X0	当有汽车由左方进入时， X0状态为 ON
X1	当有汽车由右方进入时， X1状态为 ON
Y0	当有汽车由左方进入时， Y0=1，开左栅栏
Y1	当有汽车由右方进入时， Y1=1，开右栅栏

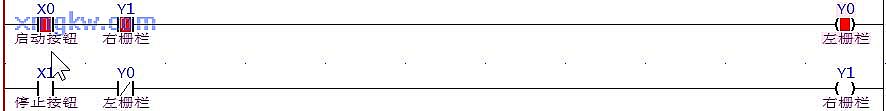

【控制程序】

【程序说明】

单行车道利用互锁结构保证只有一个车子可通过单行路段。
当左方来车要进入单行路段， X0（左方进入传感器）为 ON，Y0=ON则可进入单行路段。
Y0 =ON时，右栅栏方 Y1被关断，禁止右方汽车进入。
对称地，当右方来车靠近检票栏时， X1（右方进入传感器）为 ON，Y1=ON，左方栅栏 Y0=OFF，禁止左边车辆进入，而右方车辆则可进入单行路段。
