下降沿产生一个扫描周期脉冲

2015-06-30 10:41:23 人评论次浏览分类：永宏应用案例

【控制要求】开关由 ON→OFF动作时产生一个扫描周期的脉冲 M10，作为条件去触发指示灯或其他装置。

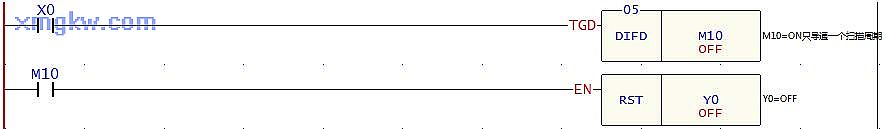

【组件说明】【控制程序】

PLC 软元件	控制说明
X0	开关，由 ON Æ OFF
M10	一个扫描周期触发脉冲
Y0	电磁阀

【程序说明】

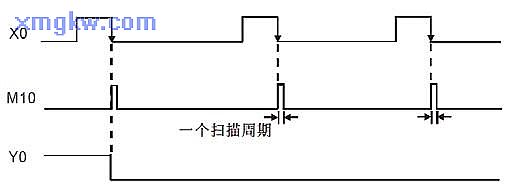

1. X0由 ON→OFF动作时 (下微分指令触发 )，DIFD指令被执行， M10送出一个扫描周期的脉冲。
2. M10=ON时，[RST Y0]指令被执行， Y0被复位为 OFF，电磁阀被关断。
