产品生产计数（三）

2015-06-30 10:37:42 人评论次浏览分类：永宏应用案例

【控制要求】

LED显示模块 FBs-7SG1及FBs-DB4.OLEDR4完成生产线计数的设计。

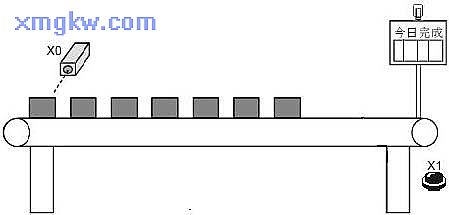

生产线产品计数，每计数 500个，目标完成指示灯亮，生产线停止动作。待按下清除按钮 ,生产线重新启动及计数。
生产线若突然停电、中午休息、下班会关掉电源，重新启动生产线时，需由停电前的记录继续对产品进行计数。

4.计数器的值，显示在 FBs-DB4.OLEDR4上面。【组件说明】

PLC 组件	控制说明
X0	光电传感器：当检测到产品时， X0状态为ON
C0	16位数停电保持计数
X1	清零按钮
FBs-7SG1	1通道LED显示模块
FBs-DB4.0LEDR4	4英寸7段LED显示灯*4+基板

※ FBS-7SG1产品说明： 1组(8位数)七段LED显示器 (或64点独立LED)输出的显示模快， 16-Pin牛角座连接器。

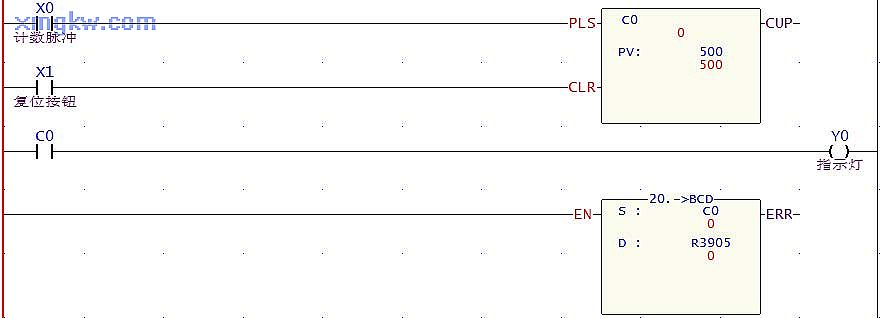

※ FBS-DB4.0LEDR4说明：4.0’*4 的七段显示器基板 (基板加装红色 LED）【控制程序】

【程序说明】

在需要停电后仍能保持数据的场合，需要用到停电保持的计数器。
每完成一台产品， C0计数一次，计数到 500次，Y0=ON，目标完成指示灯亮。
3. FBs-PLC中的16位计数器的默认设置 C0～C139为保持型， C140～199为非保持型 , 但它们都可以在编程软件中重新归划为非保持型或者保持型。
FBs-7SG1模块，选择“译码模式”如下图：

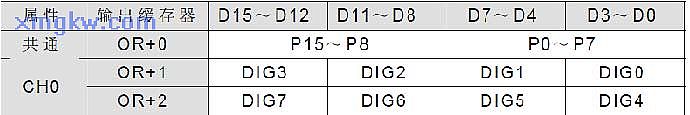

由上图可以看出，该模块占用的缓存器 3个，如下：

5. 寄存器 C0中的当前值，需转换为 BCD码后，送到 OR+1（即本例的 R3905）中，即可显示。
