电动机星－三角降压启动控制

2015-06-30 10:25:48 人评论次浏览分类：永宏应用案例

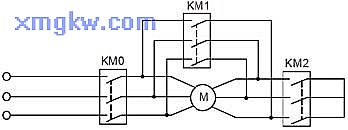

降压启动主电路示意图

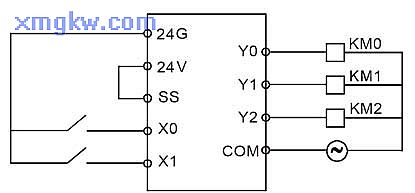

PLC外部接线示意图【控制需求】

三相交流异步电动机启动时电流较大，一般为额定电流的 5~7倍。为了减小启动电流对电网的影响，采用“星—三角形”降压启动方式。
—三角形”降压启动过程：合上开关后，电机启动接触器和星形降压方式启动接触器先启动。 10秒延时后，星形降压方式启动接触器断开，再经过 1秒延时后将三角形正常运行接触器接通，电动机主电路接成三角形接法正常运行。采用两级延时的目的是确保星形降压方式启动接触器完全断开后才接通三角形正常运行接触器

【组件说明】

PLC 元件	控制说明
X0	启动按钮：按下时， X0的状态为 ON
X1	停止按钮：按下时， X1的状态为 ON
T0	计时 10秒，时基为 10ms的定时器
T1	计时 1秒，时基为 10ms的定时器
Y0	电机启动接触器 KM0
Y1	星形降压方式启动接触器 KM1
Y2	三角形正常运行接触器 KM2

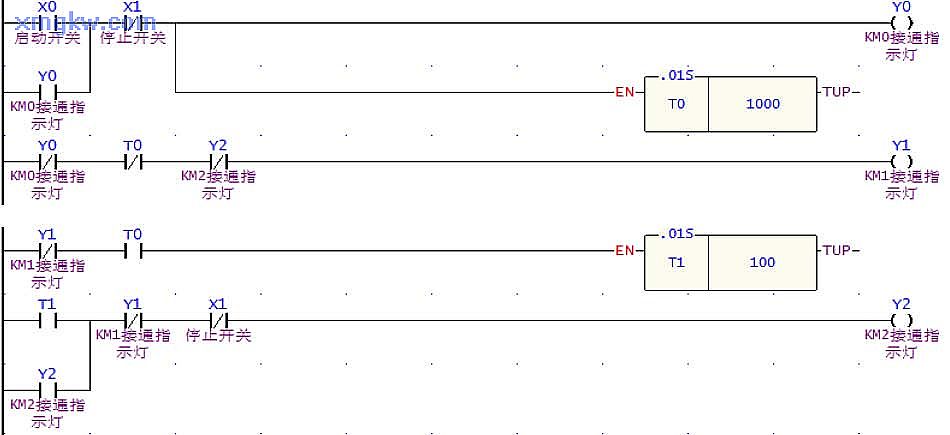

【控制程序】

【程序说明】

X0=ON，Y0=ON并自保持，电机启动接触器 KM0接通，同时 T0计时器开始计时，因 X0=ON，T0=OFF，Y2=OFF，所以 Y1=ON，星形降压方式启动接触器 KM1导通。
2. T0计时器到达 10秒预设值后， T0=ON，Y1=OFF，T1计时器开始计时，到达 1s预设值后， T1=ON，所以 Y2=ON，三角形正常运行接触器 KM2导通。
当按下停止按钮， X1=ON，无论电动机处于启动状态还是运行状态， Y0、Y1、Y2都变为 OFF，电机停止运行。
