【控制需求】 PLC 产品经过 2.5小时老化测试后，老化测试完成指示灯亮，提醒作业员从老化房中取出 PLC。注：电子产品出厂前经过 Burn-in（老化）测试，是为了让电子元件剔除早夭期故障，使元件提早进入故障率接近常数的有效寿命期。

【备注】 FBs-PLC定时器有 256个，其中 T0-T49为 0.01秒、T50~T199为 0.1秒、T200~T255为 1秒；此例主要为了说明延长计时的应用，否则可直接使用 T200实现控制需求。

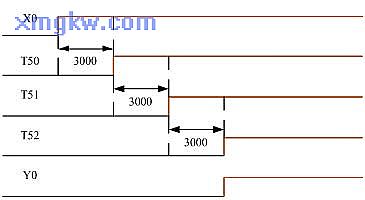

【时序图】【组件说明】

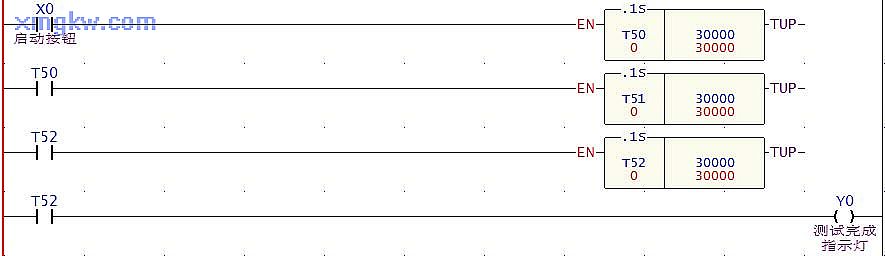

【控制程序】

【程序说明】

T50 (100ms)为基时，16位定时器的昀长时间为 100ms×32767=3276.7s，所以无法满足超过 1小时（3600秒）的应用要求，需用多个定时器来实现计时时间的延长，总的计时时间变为所有定时器计时时间之和。
当按下启动按钮后， X0=ON，定时器 T50开始计时，经过 100ms×30000=3000s后，T50常开接点导通， T51开始计时，又经过 100ms×30000=3000s后， T51常开接点导通， T52开始计时，再经过 100ms×30000=3000s后，T2常开接点导通， Y0=ON，老化测试完成指示灯点亮。老化测试的总时间为 3000s + 3000s + 3000s = 9000s =150分钟 =2.5小时。
