脉冲波宽调变

2015-06-30 10:14:46 人评论次浏览分类：永宏应用案例

【控制需求】

开关 X0接通时，可以通过改变定时器的预定时间，达到改变脉冲波宽调变功能，产生震荡波形。【元件说明】

PLC 软元件	控制说明
X0	开关
T0	计时 1s定时器，其时基为 10ms
T1	计时 2s定时器，时基为 10ms
Y0	输出震荡波形

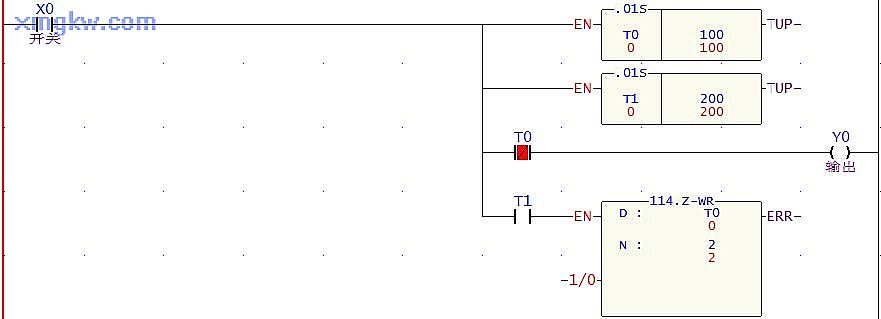

【控制程序】

【程序说明】

X0=ON时，定时器 T0/T1开始计时， T0计时值未到达前 Y0=ON，当 T0计时到达时， Y0=OFF。
2. T1计时到达时将 T0/T1 清除，此时 Y0会持续输出上面的振荡波形，当 X0=OFF时，Y0输出也变成 OFF。
可利用修改定时器的预设时间值，产生脉冲波宽调变功能。

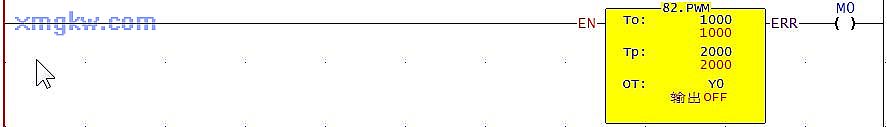

FUN.82也能实现脉冲波宽调变功能，如下：
