【控制需求】启动按钮 X0被按下,油泵电动机立即启动,延时 10秒后主电动机启动,再延时 5秒后辅助电动机启动;按下停止按钮,所有电机立刻停止运行。

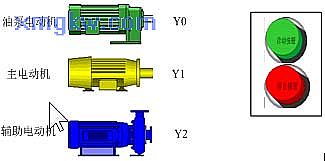

【元件说明】

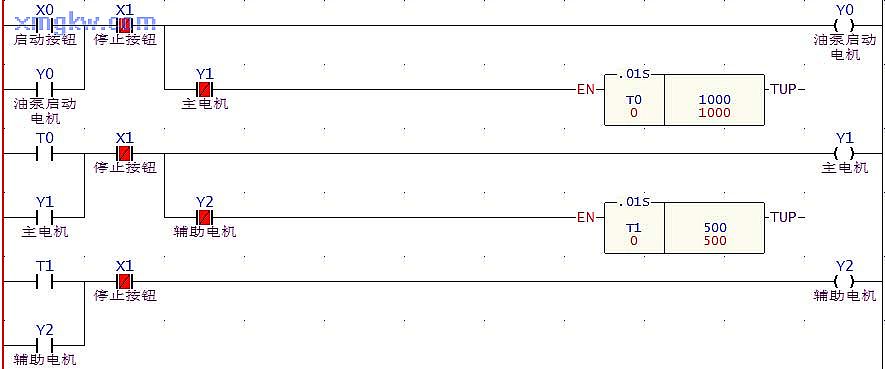

【控制程序】
【程序说明】
1. 启动按钮 X0由 OFF→ON动作时,X0的常开触点导通,所以 Y0导通并自保,油泵电机立即启动给润滑系统供油;同时 T0指令被触发开始计时,当达到 10秒的预设时间时 T0线圈被触发为 ON,T0常开触点导通为 ON状态。
