延时断开程序

2015-06-30 10:07:43 人评论次浏览分类：永宏应用案例

【控制需求】

当开关 X0接通为 ON时灯 Y0亮，当开关 X0断开为 OFF时，需再经过 5秒钟后 Y0灯才熄灭。【组件说明】

PLC 软元件	控制说明
X0	指示灯控制开关，当按下时， X0状态为 ON
T0	5秒定时器，时基为 10ms的定时器
Y0	输出指示灯

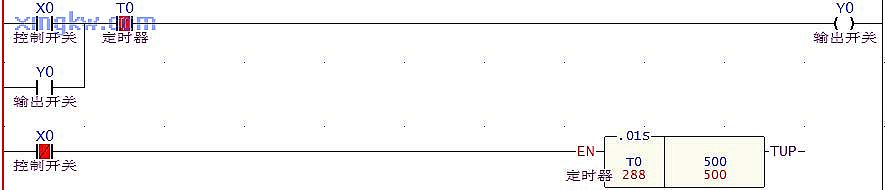

【控制程序】

【程序说明】

ON位置时， X0=ON，X0的常闭触点断开，定时器 T0不计时，因此 T0的常闭触点导通，使得 Y0=ON并自保，指示灯被点亮。
OFF位置时， X0=OFF，X0的常闭接点导通， T0开始计时，在未到达预设时间时， T0的常闭触点仍为导通状态，所以 Y0通过自保回路仍保持亮的状态。
5秒的预设值时， T0线圈得电， T0常闭触点断开，因 T0的常闭触点断开，所以 Y0=OFF，指示灯熄灭。由以上程序可起到延时断开的作用。
