以寄存器处理温度范例

2015-06-30 9:55:58 人评论次浏览分类：永宏应用案例

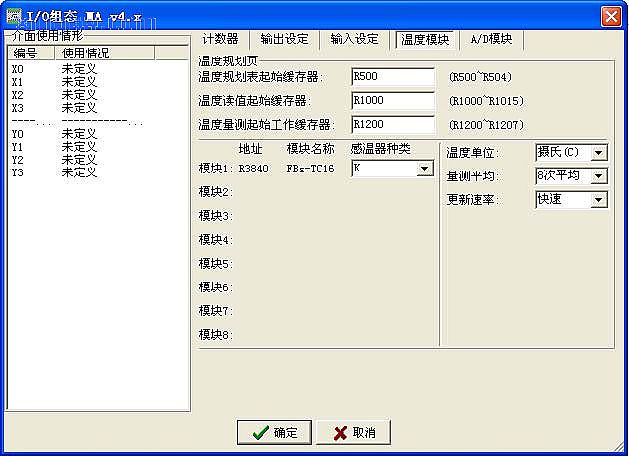

【控制要求】 FBS-40MA + FBs-TC16，侦测外部 16路温度 , 每隔3秒将新温度数据放入 D101-D116；当温度超过 40℃或小于- 40℃时，正常指示灯灭。

【组件说明】

PLC 组件	组件说明
Y0-Y15	正常温度指示灯
D101-D116	存放温度侦测数值
P0.P1.P2.P9	指针缓存器

【控制程序】

【程序说明】

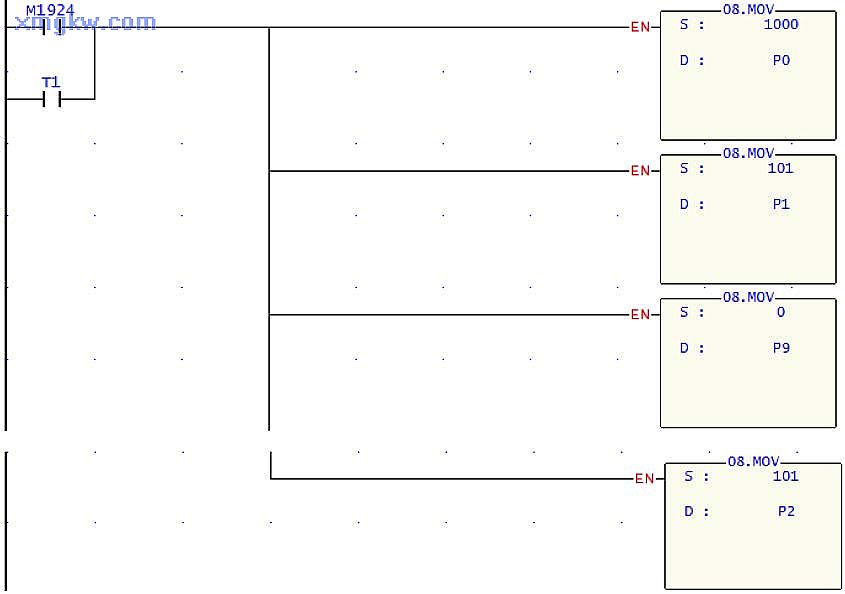

PLC上电启动 M1924接通，将 1000、101、0、101分别搬移到 P0、P1、P9、P2指针缓存器；通过闪烁电路每隔 3秒重新将1000、101、0、101搬移到 P0、P1、P9、P2；

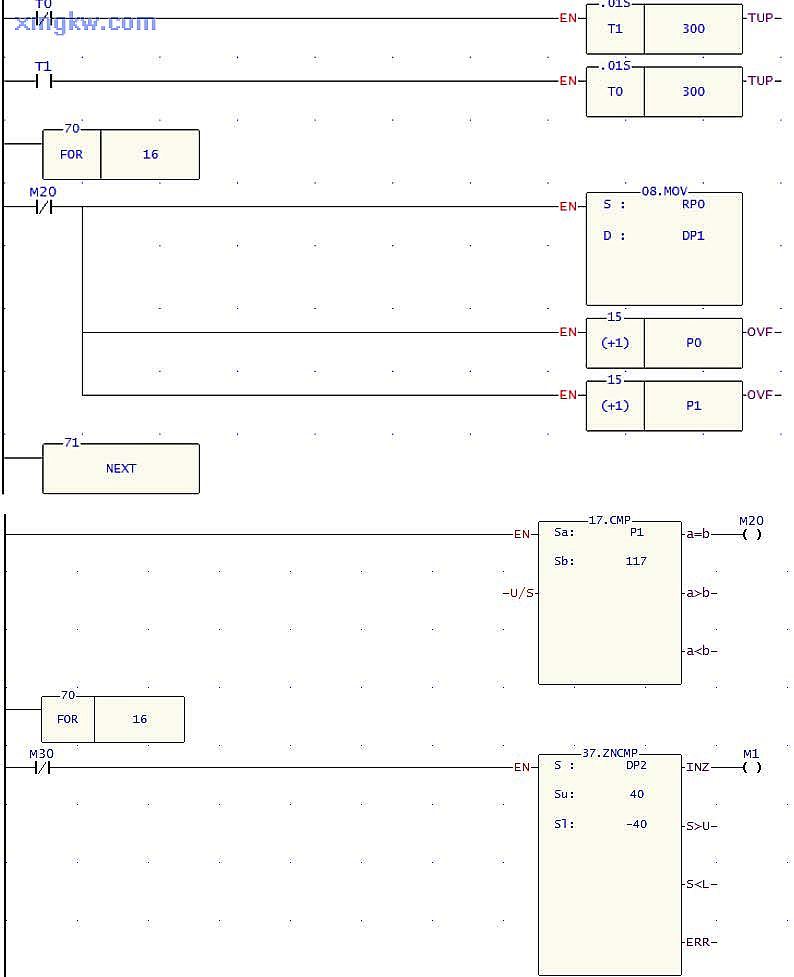

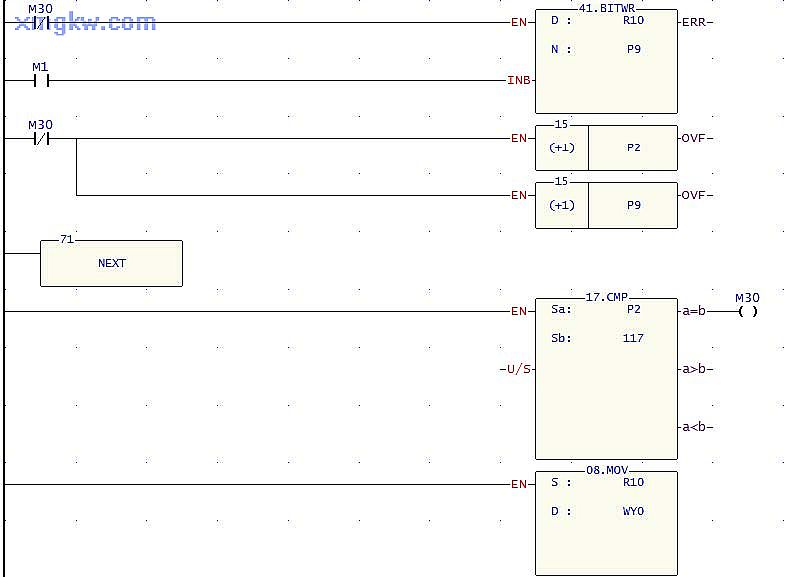

FUN70和FUN71配合FUN17将R1000-R1015搬到D101-D116中；温度比较中，通过 FUN37区域比较和FUN41位写入再配合指针，将比较得出的状态循环写入 R10中去；
FUN8搬运指令将 R10的内容送到 Y0-Y15中，达到控制要求。
