永宏PLC在自动上膜机上的应用

1. 引言

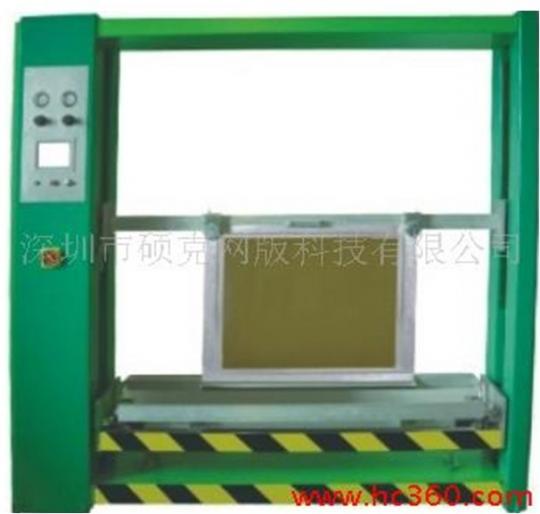

传统的上膜机是依靠人工用刮槽来上胶，这样不但生产效率低，而且对操作人员的技术要求也很高。这种方法显然已经跟不上发展。用PLC控制大大提高了生产效率与精确性。降低了生产成本。广泛应用于网版印刷行业。

2. 自动上膜机操作方法
     (1)按下控制面板上的电源开关按钮，指示灯亮。待3~5秒人机界面将打开显示初始界面
      (2)点击NEXT键进入自动页面，在自动页面里面进行相应的参数设定，根据网版的实际高度输入高度数据，输入上膜的运行速度，进胶时间，退胶时间，前刮胶和后刮胶等参数，参数设定完成后按启动按钮便进入自动运行状态中。
       (3)在自动页面中点击CLICK Here进入手动操作页面。在手动页面要先设定上膜速度，设定完成了后按相应的按钮便可以手动操作相应的动作。点击Home返回首页，点击NEXT回到自动页面。
3. 控制器选型以及控制过程介绍
      自动上膜机由两个电机控制,电动机上带有编码器。控制器采用台湾永宏的FBs系列PLC：FBs-40MA。其中开关量输出主要控制阀门。相关的输入采用人机界面来控制，人机界面采用台湾永宏的FV-057NT-C11的人机界面。
编码器计数采用永宏PLC高速计数通道进行计数。

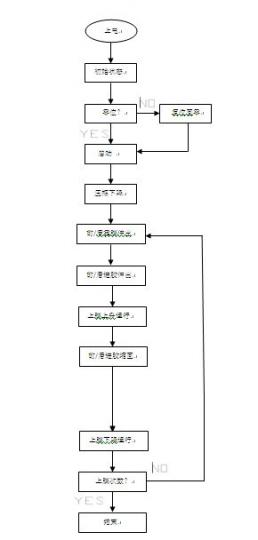

主体控制流程如下：

4. PLC程序控制
压框和上膜升降控制单元
压框和上膜升降高度是由编码器控制，编码器将高速脉冲传送到PLC使用方法如下：

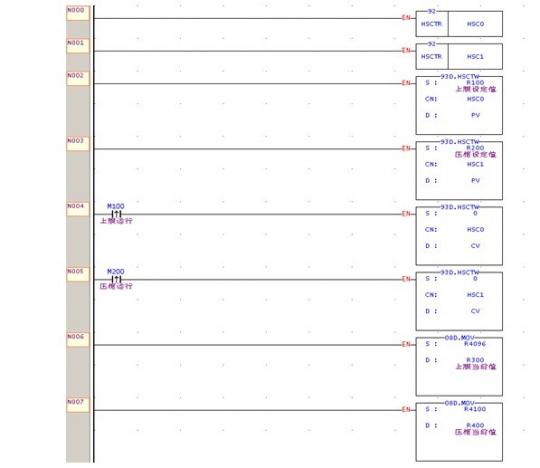

永宏PLC 在程序里数据读取：

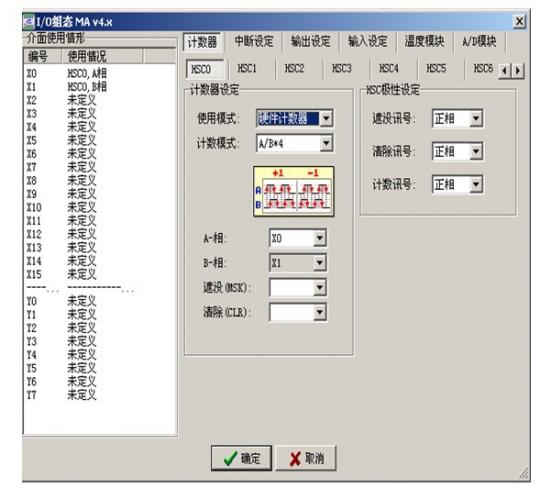

下图是高速计数I/O设定：

永宏PLC FBS系列具有高速计数功能，可以根据速度及精度选择不同型号的PLC,其中MA机型的最高计数速度可以达到20KHZ.选配不同的型号，大大的提高了在实际操作中的灵活性。

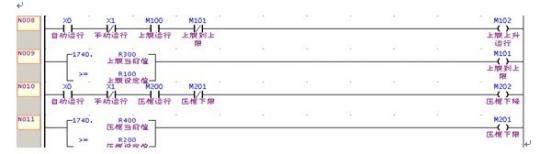

逻辑控制部分程序如下：

5. 人机操作界面
通过使用永宏FV-057ST-T10人机界面修改参数来控制网版高度，速度和时间：

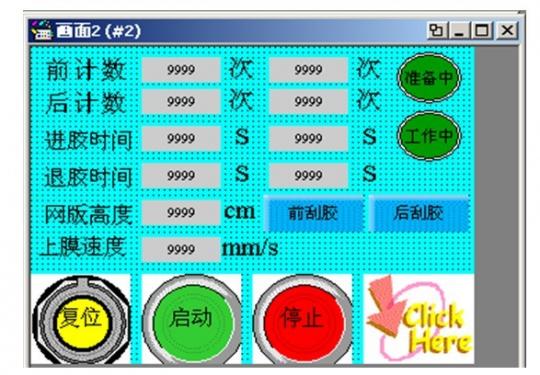

主画面如下图：

手动画面

6. 结束语
网版自动上膜机，广泛应用于印刷行业：大致主要工作过程

本系统已经成功的在网版印刷行业使用，永宏产品受到客户的认可。由于产品的篇幅有限，涉及系统的相关内容，在文下可以再做细节探讨。

参考文献：
[1] 永宏可编程控制器使用手册I 和使用手册II. 永宏人机使用手册
台湾永宏电机股份有限公司

作者：陈德阳
