永宏PLC在磨刀机中的应用

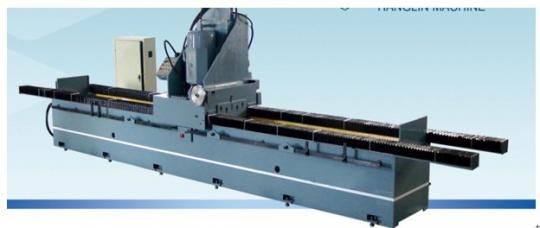

一、设备简介
1、特点：
 使用人机介面操作简单方便；
 使用PLC做控制中心，大大提高了设备的可靠性及生产效率；
 使用伺服电机来控制磨刀的切削量，方便精确；

2、应用：
适用于刀片厂各种窄长直刃刀片的强力磨削和机械加工业零件平面的强力磨削。

二、系统架构
主要产品功能规格
（1）控制器：永宏FBs-40MCT主机，24点DI，16点DO，晶体管输出，脉冲频率达到200K；FBS-B2DA，2路模拟量输出；
（2）伺服电机：使用脉冲+方向控制伺服，最高脉冲频率达到200K；
（3）变频器：通过0-10V的模拟量来控制变频器的频率；
（4）人机界面：通过RS232以永宏协议与永宏PLC进行通信。
系统结构：
       核心部分，永宏PLC作为控制器，承担着信号采集、处理，输出的任务；
       上位部分，人机介面通过port0与PLC通讯，可对设备进行操及工作参数的调整，同时监控当前状况；
       下位部分，主要是通过PLC脉冲+方向控制伺服，最高脉冲频率达到200K，同时通过模拟量输出来控制变频器的频率。

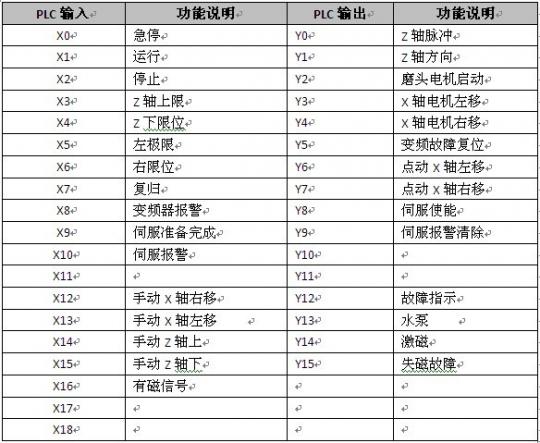

I/O配置
