功能叙述 :
● 当清除控制〝CLR〞为1时，D之资料及FO0均清为0，其它输入信号均无效。
● 当清除控制〝CLR〞为0时，则允许位移动作。当位移控制〝EN〞=1或由0→1（P 指令）时将D之数据向左或向右位移一位（方向由位移方向〝L/R〞之输入来控制，1为左移，0为右移）。而位移所挤出之位则送到FO0去（此位在左移时为MSB，右移时为LSB）。而位移所空出之位置（左移为LSB，右移为MSB）则以填补位〝INB〞输入之状态填补之。

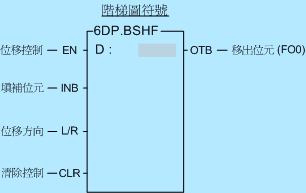

| 功能方块图 | 操作数 |
|
|
D：位移之缓存器号码。 |
