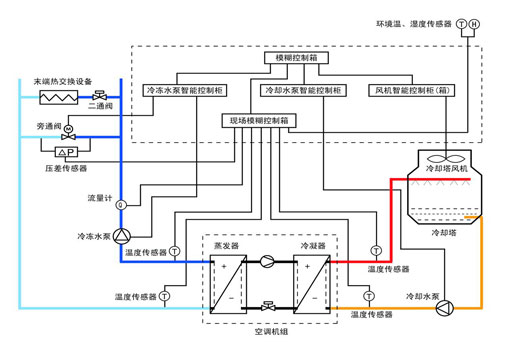

一、中央空调能源管理系统组成空调能源管理系统由模糊控制器、冷冻水泵智能控制柜、冷却水泵智能控制柜、风机智能控制柜(箱)、现场模糊控制箱及过程参数采集设备等构成。
空调能源管理系统通过全面的参数采集,运用现代模糊控制技术,实现冷冻水系统的模糊预期控制、冷却水系统的自适应模糊优化控制和主机系统的间接(或启停)控制,实现空调冷媒流量跟随负荷的变化而动态调节,确保整个空调系统始终保持高效、协调地运行,从而******限度地降低空调系统能耗,实现系统节能 20%~40%。
二、中央空调能源管理系统网络结构空调能源管理系统采用分布式控制,由管理层(模糊控制器)和控制层(水泵智能控制柜、风机智能控制柜、箱等)二级网络构成。 控制层的每个控制柜均使用了独创专利技术的分布式控制器,各个控制柜、控制箱均完全独立工作,与管理层及其它控制柜工作是否正常无关,从而分散了控制系统的故障风险,提高了系统的可靠性和运行安全性。 空调能源管理系统管理层采用C/S结构,可连接多个客户端,使用与服务端相同的界面,各个客户端均可以对设备进行监视和控制。

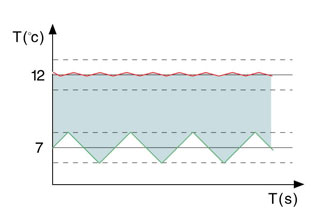

三、中央空调能源管理系统特点1、模糊预期算法根据模糊预测算法模型、系统特性及循环周期,通过统计的方法计算出空调主机的输出负荷,推理预测未来时刻系统的运行参数,达到冷冻水回水温度的精确控制,在保证服务质量的前提下,******限度的利用温差空间,降低水泵能耗。
2、系统模糊优化通常情况下,系统COP与负荷、TS 的关系:
在负荷一定的情况下,系统COP与TS 的关系COP = f(TD ,TS) TD ——空调主机蒸发器平均温度 TS ——空调主机冷凝器平均温度
可得到系统在该负荷状态下,保持最高系统转换效率(COP)所对应的冷凝器温度(TS),从而可调节冷却水流量和冷却塔风量。但由于环境温度、湿度、冷却塔散热效果的时变性,以及冷却水泵和空调主机特性的变化,因此通过传统的数学模型很难达到系统运行效率最高的控制目标。 空调能源管理系统采用了以下控制模型:

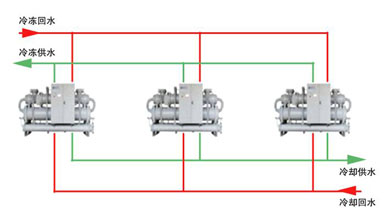

3、机组群控中央空调制冷主机的效率特性通常随着负荷的变化而变化,并在某一负荷率下具有******效率。由于主机的效率与负荷率有关,因此,在多台机组并联运行时,需要根据当前负荷的实际情况,选择一种******的主机运行台数组合,以达到系统的最高效率。
4、泵组优选在并联冷冻水泵系统中,空调能源管理系统能实时计算当前负荷所需的冷冻水流量,并推算出在满足该流量及压力条件下所需运行的并联水泵台数及其工作频率,使该状态下泵组所消耗的总能耗最低,以实现泵组******节能。 |
