无线视频监控技术在公交线路管理中应用:2

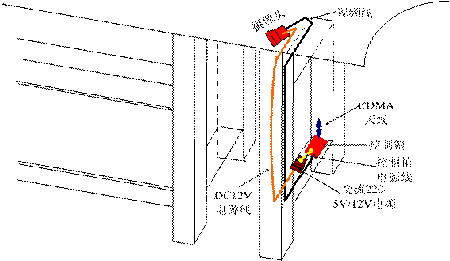

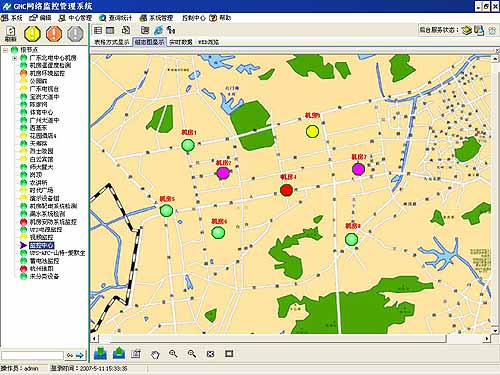

3.系统功能 (1)前端监控设备通过CDMA网络将数据传送到监控中心,可以实现实时的远程图像传送和移动监控的目的; (2)警报被触发时,监控设备在将图像记录到本机的硬盘的同时,将报警信号通过CDMA发送到监控中心。监控中心可根据需要决定是否将图像记录在中心; (3)监控中心可以任意调看某一台监控设备拍摄的现场实时图像; (4)监控设备可根据线路速率及监控需要来调整图像质量和传送速率; (5)强大的数据存储、备份机制; (6)监控设备加电启动后,即保持与监控中心的通讯连接。如果通讯连接丢失,监控设备可以快速恢复连接并且再次发送图像; (7)终端用户可利用计算机、PDA等有线或无线监控、监视设备,通过CDMA来观看远程监控设备实时传回的现场图像; (8)可设置监控设备对应的服务器域名或IP地址,对监控设备初始化完毕后,视频数据将根据所设置的地址进行数据传输。 4.系统实现 (1)前端设备安装 在每个公交站亭配电柜内安装一台无线视频服务器和智能报警器。在站亭的顶部根据实际的角度安装多个视频采集点,真正的使站亭的监控处于无死角处,一旦当站亭有报警信号通过智能报警器传回监控中心时,维护人员能迅速的调取对应点的视频图像,使管理和维护人员能第一时间知道现场的情况。同时安装报警监控系统前端设备,通过对照明电流的检测来判断其照明灯管的使用情况,当电流低于设定阀值时,说明此灯管没有开启,当电流低于正常使用的电流值的50%时,说明灯管没有正常工作。将检测到的数据上传到监控中心,由监控中心管理软件,根据实际情况及需求,设置相应的报警策略。当达到报警阀值时,系统会自动将信息以短信、电话等方式告知值班人员。 如图4所示,站亭本身有为广告提供的220V交流电源,只要将设备安装到位,接上电源即可。同时系统本身有报警功能,当有人破坏设备正常工作,使传输出现故障的时候,会出现不同形式的报警情况,并通知到监控中心。 图4站亭线路设备安装图 (2)监控中心 监控中心由:监控服务器、数据存储服务器、监控中心大屏幕、监视工作站等组成。 监控中心的主态图可以将各种告警信息进行分级、分类处理后,通过现场的告警和远程无线告警,通知相关人员及时处理告警事件。软件以目录树方式显示所有监控点,现场的告警可以通过监视器上相应的监测点的电子地图的告警闪动和相应的告警铃声通知现场的值班人员。(如图5所示) 图5监控中心主态图

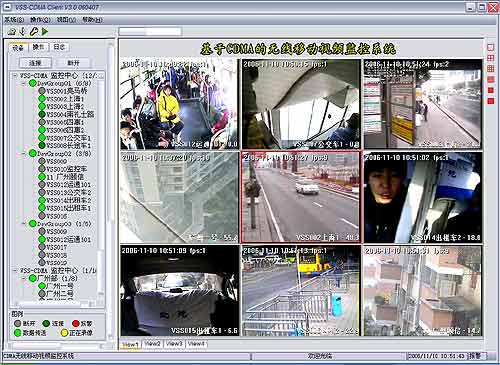

视频监控软件同样也采用目录树方式显示设备列表,鼠标右键或鼠标左键进行拖放操作,显示画面;可支持1/4/9/16画面显示,最多16路显示,支持128路/256路有中、英文两种版本;在软件界面上显示设备信息,包括设备名称、码流、设备状态等信息。(如图6所示) 图6视频监控效果图
三、结束语 随着信息社会的不断发展进步,对无线视频监控产品的要求也将越来越高。此项技术在发达国家发展迅速,目前在国内市场的应用刚刚起步。随着公交行业视频监控市场需求的不断发展,无线视频监控系统会得到更广泛的推广和应用。 |
