台达运动控制型PLC软件结构

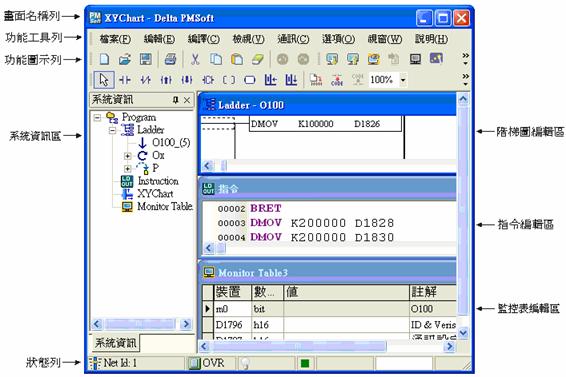

| DVP20PM程序结构 由于20PM主机结合了PLC顺序逻辑控制及双轴插补定位控制的功能，因此在程序架构上主要分为O100主程序、Ox运动子程序及Pn子程序等三大类，结合了基本指令、应用指令、运动指令及G Code指令，使程序设计更多元化，结构更清晰;程序采用PMSOFT软件进行编辑，参见图1。  (1)主程序。主程序以O100作为起始标记，M102作为结束标记，是PLC顺序控制程序，主要为控制主机动作执行，在O100主程序区域中，可以使用基本指令及应用指令，或在程序中启动Ox0~Ox99运动子程序及调用Pn子程序。主要提供主控制程序的建立，以及运动子程序的设定及启动控制。 (3)运动子程序。Ox0～Ox99运动子程序为运动控制程序，主要为控制20PM系列主机进行X-Y轴双轴运动之子程序，于Ox0～Ox99运动子程序区段中，有支持基本指令、应用指令、运动指令及G码指令，并在程序中可规划呼叫Pn指针子程序，通过PLC提供的内部特D特M进行子程序的控制。主要提供运动子程序的建立，以及运动子程序的运动控制，在架构上可算是20PM的运动指令及G码指令规划区域。 (4) 子程序。这里所说的子程序是指以Pn开头的一般用子程序，主要是被O100主程序及Ox运动子程序调用的子程序。如在O100主程序调用Pn指针，则Pn指针子程序支持基本指令及应用指令;若在Ox0 ~ Ox99运动子程序中调用Pn指针时，则Pn指针子程序区段可支持基本指令、应用指令、运动指令及G码指令。 |
