可编程控制器实现石油气压缩机的自动控制

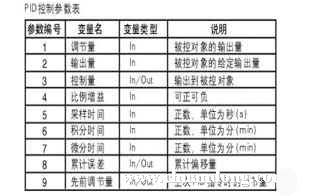

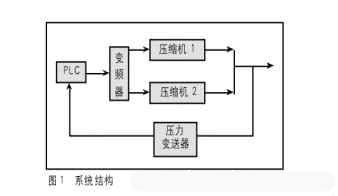

| 一 工艺要求 （1）正常生产过程中，2台压缩机应至少有1台运行，即使在相互切换时，也不允许发生两台机器全部停止的现象。 （2）保持压缩机出口压力在预定值上。 （3）能实现对压缩机运行状态进行分析，以实现预测性检修。 二 系统控制原理 （1）工艺专业设定压缩机管网正常出口压力为P1，而现场实际测定压力为P2，根据ΔP（=P2-P1）值大小由PLC内PID功能模块进行PID运算，控制变频器来改变电动机转速，达到所要求的压力。当ΔP＞0时，现场压力偏高，则提高变频器输出频率，使电动机转速加快，提高实际风压；当ΔP＜0时，现场压力偏低，则使转速降低，ΔP减小。这样不断调整，使ΔP趋于0，现场实际压力在设定压力附近波动，保证压力稳定。系统结构如图1。  （2）压缩机长期运行，造成各部件间隙变大，这样引起的振动会越来越大，容易造成压缩机各部件的损坏。由PLC对现场振动情况进行判断分析，可提前对压缩机进行计划性维护保养，这样可大大延长设备的使用寿命，提高设备运行可＊性，减少设备故障引起的非计划性停车。 三 设计方案 该方案主要由1台Siemens ECO1-7500/3变频器、1台S7-200型PLC（CPU215/216，配套EM235扩展模块）以及接触器、操作按钮、1台现场压力变送器和2台振动测量装置（振动变送器）组成，用PLC实现压缩机出口压力单回路闭环PID控制以及压缩机起动、停止、切换、故障处理等各种电气控制功能，由振动变送器对压缩机状态进行监控分析，以实现预测性维护维修。主回路如图2。  （1）PID运算功能的实现 S7-200系列中CPU215/216具有32位浮点运算指令和内置PID调节运算指令等特殊功能。使用时，只需在PLC内存中填写1张PID控制参数表（见下表），再执行指令：PID TABLE，LOOP，即可完成PID运算。其中操作数TABLE使用变量存储器VBx，用来指明控制环的起始地址；操作数LOOP是控制环号（常数，0～7）。编号为2、4、5、6、7的参数固定不变，可在PLC主程序中设定；编号为1、3、8、9的参数具有实时性，须在调用PID指令时填入。  由于S7-200输入和输出为开关量，而变频器、压力变送器和振动变送器的信号为模拟量，因此EM235模块要实现D/A转换。一个EM235模块可同时扩展3路模拟量输入通道（接1路压力信号，2路振动信号）和1路模拟量输出通道（接至变频器）。 （2）起动 M1和M2各有两种起动方式，可通过转换开关选择变频/工频起动方式。 （3）运行 正常情况下，电动机M1处于变频调速状态，电动机M2处于停机备用状态。现场压力变送器检测管网出口压力（4～20mA模拟量信号），并与预定值相比较，经PLC内部专用PID指令进行运算，得到变频器所需频率信号，自动调节电动机转速，达到所需管网压力。 （4）停止 按下“停止按钮”，PLC控制所有接触器断开，变频器停止工作。 （5）切换 当需从电动机M1切换到M2时，接触器KM2断开，KM1闭合，此时电动机M1工作在工频下，在变频器完全停止后，KM4闭合，变频器重新起动，电动机M2在变频器驱动下起动；完全起动后，KM1断开，电动机M1停止，切换操作结束。电动机M2切换到M1过程类似。 （6）报警及故障自诊断 通过PLC内部程序设定报警及联锁保护，一旦出现故障立即停止相应操作并报警。对于故障自诊断功能，考虑到成本问题，未设计上位机，只设置相应故障代码，通过4位数码管显示，使维修人员可根据故障信息方便查找到故障点。如：（a）压缩机油压低、水压低等故障信号，可由现场防爆电接点压力表测得，直接送至PLC，由PLC控制实现声光报警和延时停车；（b）增设现场振动传感器，并将信号送至PLC，对压缩机运行状况进行显示和诊断。 |
