用于过程控制中的智能压力传感器与衡器及流量测定

    4.1高压侧分流监控器(INAl38/INAl68)

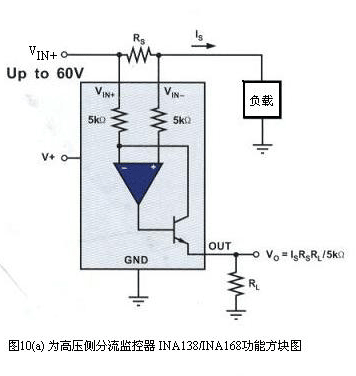

    1NAl38和INAl68是具有低静态电流、采用SOT23-5封装的高压侧、单极型分流监控器，其图10(a) 为1NAl38和INAl68功能方框图。输入共模和电源电压是独立的，并可在2.7V至36V(1NAl38)或60V(1NAl68)的范围内调节。这些器件将差分输入电压转换为电流输出。利用将增益设定在1至100以上范围内的外部负载电阻器可把该电流重新转换为电压。其主要特点：宽电源范围,其INAl38为2.7V至36V;而INAl68：2.7V至60V；单向电流；双向电流INAl70；为低静态电流：25μA；独立电源和共模电压;宽温度范围：-40℃至+125℃。

    4.2具有-16V至+36V共模范围的分流监控器(INAl93- INAl98)

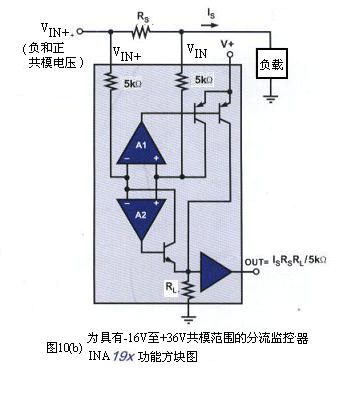

    具有电压输出的INAl93-INAl98系列分流监控器能够在-16V至+36V的共模电压范围内检测分流电阻器两端的压降不受电源电压的影响其图10(b) 为1NAl33-INAl98功能方框图。这些器件可提供三种输出电压标度：20V/V、50V／V和100V/V。400kHz带宽简化了在电流控制环路中的使用。其特点是：共模电压范围为-16V至36V；高准确度：±3％(在整个工作温度范围内)；带宽高达400kHz；静态电流：250μA。
