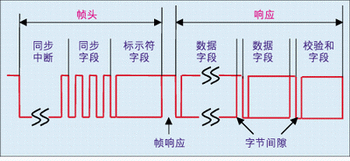

| 口。 a. LIN通信 LIN网络由一个主控和多个从器件组成，主控器件发起所有的通信。 所有节点执行包括发送和接收任务在内的从属通信任务。此外，主节点执行主控发送任务，主控任务能决定什么时候、哪一个帧将在总线上传输。在该方式中，没有总线仲裁，并且在最坏情况下每个消息的时间很容易计算。当一个消息帧发送时，在接收和过滤标识符后，仅有一个从器件得到激活。 总线上的所有消息以帧的形式发送，帧由一个帧头和响应字段(response field)组成。主控器件始终在总线上发送帧头，帧头至少由一个13位字段、一个同步字节和一个6位标识符组成，该标识符的范围为0到63。响应字段由两个、四个和八个数据字节和具有倒置8位和的校验和字段，以及所有的数据字节和标识符组成。 图4显示了在一个消息帧上所有字段的排列顺序。 b. 数据方向和通信速度 数据字节的传送首先从LSB开始，LIN总线的最大速度是20kbps。 c. 物理接口 只有很少微控制器集成有专用的LIN硬件，大多数供应商用SCI或UART来提供支持。因为LIN物理层是一个从汽车自诊断用ISO9141标准引出的单线12V总线，所以需要一个外部LIN收发器来转换电平。例如当前市场上已有供货的摩托罗拉IMC33689 LIN和英飞凌公司的TLE6259-2G收发器。 d. CAN与LIN的比较 CAN和LIN两者都使用在汽车工业中。CAN用于汽车中的高速和低速网络，而LIN仅用于低速网络，如门控制单元。在很多方面，CAN比LIN更贵也更可靠，必需在可靠性和为设计硬件与软件支付额外成本之间进行权衡。由于LIN的成本较低且容易在UART中实现，故在低速网络应用方面LIN有望替代CAN。 6. 其它通用串行总线 用在微控制器工业中的其它总线有RS422、RS485、USB和Microwire. RS422和RS485通信可以用一个UART来执行。因此，在用于这些总线时微控制器中不需要增加另外的硬件。 USB总线的普及性极大地鼓舞了微控制器制造商把USB控制器集成到他们的微控制器中。将外围器件加到USB总线中是很容易的，并不需要重自举系统。Cypress半导体公司和其它业界主导厂商都提供各种系列USB芯片来满足市场的需要。 国家半导体公司(NSC)开发的单线总线Microwire用在许多微控制器和像EEPROM这类非易失性存储器，以及ADC中。该总线能像SPI一样提供同步通信，可用在使用SPI的地方。有些微控制器供应商通过使用UART来支持Microwire总线。 FlexRay是一种在汽车工业中即将推出的新型总线，可用在使用CAN总线的地方，该总线的速度是CAN总线的10倍，可以达到10Mbps。目前微控制器制造商正在努力开发具有FlexRay总线的器件。 总线选择准则 不同的应用在选择总线的标准方面并不同，下面是一些进行总线选择的通用参考准则： 1. 评估使用不同串行总线在网络上连接各种器件的系统成本。例如，在汽车应用中，一个只需要控制功能的系统可以用像LIN这类低成本的串行总线来管理。 2. 在效率、速度和可靠性方面确定对你最重要的性能。例如，对于一个安全关键系统来讲，可靠性是极为重要的，故而CAN是较好的选择。 3. 确定在网络上将连接多少器件，以及总线将可能具有的电容量。有些串行总线对连在网络上的器件数目有限制。 4. 注意器件间的距离，有些串行总线只支持短距离通信。 5. 如果用在汽车中，CAN或LIN是较好的选择。由于它们具有很强的鲁棒性，因此具有较强的容故障能力和传输可靠性。 |
