嵌入式系统 Boot Loader 技术内幕

1． 先保存 memory page 一开始两个字的内容。

2． 向这两个字中写入任意的数字。比如：向第一个字写入 0x55，第 2 个字写入 0xaa。

3． 然后，立即将这两个字的内容读回。显然，我们读到的内容应该分别是 0x55 和 0xaa。如果不是，则说明这个 memory page 所占据的地址范围不是一段有效的 ram 空间。

4． 再向这两个字中写入任意的数字。比如：向第一个字写入 0xaa，第 2 个字中写入 0x55。

5． 然后，立即将这两个字的内容立即读回。显然，我们读到的内容应该分别是 0xaa 和 0x55。如果不是，则说明这个 memory page 所占据的地址范围不是一段有效的 ram 空间。

6． 恢复这两个字的原始内容。测试完毕。

为了得到一段干净的 ram 空间范围，我们也可以将所安排的 ram 空间范围进行清零操作。

3.1.3 拷贝 stage2 到 ram 中

拷贝时要确定两点：(1) stage2 的可执行映象在固态存储设备的存放起始地址和终止地址；(2) ram 空间的起始地址。

3.1.4 设置堆栈指针 sp

堆栈指针的设置是为了执行 c 语言代码作好准备。通常我们可以把 sp 的值设置为(stage2_end-4)，也即在 3.1.2 节所安排的那个 1mb 的 ram 空间的最顶端(堆栈向下生长)。

此外，在设置堆栈指针 sp 之前，也可以关闭 led 灯，以提示用户我们准备跳转到 stage2。

经过上述这些执行步骤后，系统的物理内存布局应该如下图2所示。

3.1.5 跳转到 stage2 的 c 入口点

在上述一切都就绪后，就可以跳转到 boot loader 的 stage2 去执行了。比如，在 arm 系统中，这可以通过修改 pc 寄存器为合适的地址来实现。

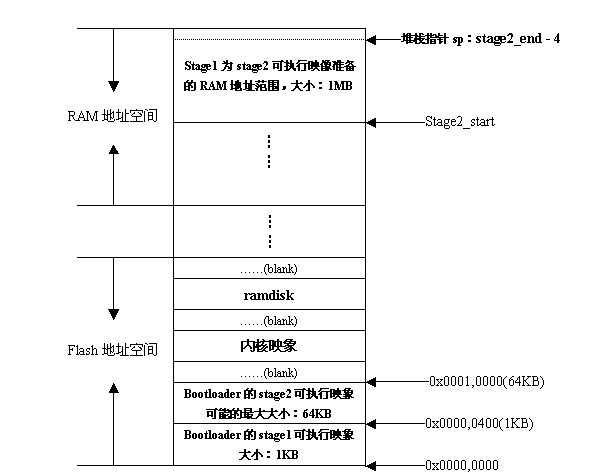

图2 bootloader 的 stage2 可执行映象刚被拷贝到 ram 空间时的系统内存布局

3.2 boot loader 的 stage2

正如前面所说，stage2 的代码通常用 c 语言来实现，以便于实现更复杂的功能和取得更好的代码可读性和可移植性。但是与普通 c 语言应用程序不同的是，在编译和链接 boot loader 这样的程序时，我们不能使用 glibc 库中的任何支持函数。其原因是显而易见的。这就给我们带来一个问题，那就是从那里跳转进 main() 函数呢？直接把 main() 函数的起始地址作为整个 stage2 执行映像的入口点或许是最直接的想法。但是这样做有两个缺点：1)无法通过main() 函数传递函数参数；2)无法处理 main() 函数返回的情况。一种更为巧妙的方法是利用 trampoline(弹簧床)的概念。也即，用汇编语言写一段trampoline 小程序，并将这段 trampoline 小程序来作为 stage2 可执行映象的执行入口点。然后我们可以在 trampoline 汇编小程序中用 cpu 跳转指令跳入 main() 函数中去执行；而当 main() 函数返回时，cpu 执行路径显然再次回到我们的 trampoline 程序。简而言之，这种方法的思想就是：用这段 trampoline 小程序来作为 main() 函数的外部包裹(external wrapper)。

下面给出一个简单的 trampoline 程序示例(来自blob)：

.text.globl _trampoline_trampoline:blmain/＊ if main ever returns we just call it again ＊/b_trampoline

可以看出，当 main() 函数返回后，我们又用一条跳转指令重新执行 trampoline 程序――当然也就重新执行 main() 函数，这也就是 trampoline(弹簧床)一词的意思所在。

3.2.1初始化本阶段要使用到的硬件设备

这通常包括：（1）初始化至少一个串口，以便和终端用户进行 i/o 输出信息；（2）初始化计时器等。

在初始化这些设备之前，也可以重新把 led 灯点亮，以表明我们已经进入 main() 函数执行。

设备初始化完成后，可以输出一些打印信息，程序名字字符串、版本号等。

3.2.2 检测系统的内存映射（memory map）

所谓内存映射就是指在整个 4gb 物理地址空间中有哪些地址范围被分配用来寻址系统的 ram 单元。比如，在 sa-1100 cpu 中，从 0xc000,0000 开始的 512m 地址空间被用作系统的 ram 地址空间，而在 samsung s3c44b0x cpu 中，从 0x0c00,0000 到 0x1000,0000 之间的 64m 地址空间被用作系统的 ram 地址空间。虽然 cpu 通常预留出一大段足够的地址空间给系统 ram，但是在搭建具体的嵌入式系统时却不一定会实现 cpu 预留的全部 ram 地址空间。也就是说，具体的嵌入式系统往往只把 cpu 预留的全部 ram 地址空间中的一部分映射到 ram 单元上，而让剩下的那部分预留 ram 地址空间处于未使用状态。 由于上述这个事实，因此 boot loader 的 stage2 必须在它想干点什么 (比如，将存储在 flash 上的内核映像读到 ram 空间中) 之前检测整个系统的内存映射情况，也即它必须知道 cpu 预留的全部 ram 地址空间中的哪些被真正映射到 ram 地址单元，哪些是处于 "unused" 状态的。

(1) 内存映射的描述

可以用如下数据结构来描述 ram 地址空间中的一段连续(continuous)的地址范围：

typedef struct memory_area_struct {u32 start; /＊ the base address of the memory region ＊/u32 size; /＊ the byte number of the memory region ＊/int used;} memory_area_t;

这段 ram 地址空间中的连续地址范围可以处于两种状态之一：(1)used=1，则说明这段连续的地址范围已被实现，也即真正地被映射到 ram 单元上。(2)used=0，则说明这段连续的地址范围并未被系统所实现，而是处于未使用状态。

基于上述 memory_area_t 数据结构，整个 cpu 预留的 ram 地址空间可以用一个 memory_area_t 类型的数组来表示，如下所示：

memory_area_t memory_map[num_mem_areas] = {[0 ... (num_mem_areas - 1)] = {.start = 0,.size = 0,.used = 0},};

(2) 内存映射的检测

下面我们给出一个可用来检测整个 ram 地址空间内存映射情况的简单而有效的算法：

/＊ 数组初始化 ＊/for(i = 0; i < num_mem_areas; i++)memory_map[i].used = 0;/＊ first write a 0 to all memory locations ＊/for(addr = mem_start; addr < mem_end; addr += page_size)＊ (u32 ＊)addr = 0;for(i = 0, addr = mem_start; addr < mem_end; addr += page_size) {     /＊      ＊ 检测从基地址 mem_start+i＊page_size 开始,大小为＊ page_size 的地址空间是否是有效的ram地址空间。      ＊/     调用3.1.2节中的算法test_mempage()；     if ( current memory page isnot a valid ram page) {/＊ no ram here ＊/if(memory_map[i].used )i++;continue;}/＊ ＊ 当前页已经是一个被映射到 ram 的有效地址范围 ＊ 但是还要看看当前页是否只是 4gb 地址空间中某个地址页的别名？ ＊/if(＊ (u32 ＊)addr != 0) { /＊ alias? ＊//＊ 这个内存页是 4gb 地址空间中某个地址页的别名 ＊/if ( memory_map[i].used )i++;continue;}/＊ ＊ 当前页已经是一个被映射到 ram 的有效地址范围 ＊ 而且它也不是 4gb 地址空间中某个地址页的别名。 ＊/if (memory_map[i].used == 0) {memory_map[i].start = addr;memory_map[i].size = page_size;memory_map[i].used = 1;} else {memory_map[i].size += page_size;}} /＊ end of for (…) ＊/

在用上述算法检测完系统的内存映射情况后，boot loader 也可以将内存映射的详细信息打印到串口。

3.2.3 加载内核映像和根文件系统映像

(1) 规划内存占用的布局

这里包括两个方面：(1)内核映像所占用的内存范围；（2）根文件系统所占用的内存范围。在规划内存占用的布局时，主要考虑基地址和映像的大小两个方面。

对于内核映像，一般将其拷贝到从(mem_start＋0x8000) 这个基地址开始的大约1mb大小的内存范围内(嵌入式 linux 的内核一般都不操过 1mb)。为什么要把从 mem_start 到 mem_start＋0x8000 这段 32kb 大小的内存空出来呢？这是因为 linux 内核要在这段内存中放置一些全局数据结构，如：启动参数和内核页表等信息。

而对于根文件系统映像，则一般将其拷贝到 mem_start+0x0010,0000 开始的地方。如果用 ramdisk 作为根文件系统映像，则其解压后的大小一般是1mb。

（2）从 flash 上拷贝

由于像 arm 这样的嵌入式 cpu 通常都是在统一的内存地址空间中寻址 flash 等固态存储设备的，因此从 flash 上读取数据与从 ram 单元中读取数据并没有什么不同。用一个简单的循环就可以完成从 flash 设备上拷贝映像的工作：

 while(count) {＊dest++ = ＊src++; /＊ they are all aligned with word boundary ＊/count -= 4; /＊ byte number ＊/};

3.2.4 设置内核的启动参数

应该说，在将内核映像和根文件系统映像拷贝到 ram 空间中后，就可以准备启动 linux 内核了。但是在调用内核之前，应该作一步准备工作，即：设置 linux 内核的启动参数。

linux 2.4.x 以后的内核都期望以标记列表(tagged list)的形式来传递启动参数。启动参数标记列表以标记 atag_core 开始，以标记 atag_none 结束。每个标记由标识被传递参数的 tag_header 结构以及随后的参数值数据结构来组成。数据结构 tag 和 tag_header 定义在 linux 内核源码的include/asm/setup.h 头文件中：

/＊ the list ends with an atag_none node. ＊/#define atag_none0x00000000struct tag_header {u32 size; /＊ 注意，这里size是字数为单位的 ＊/u32 tag;};……struct tag {struct tag_header hdr;union {struct tag_corecore;struct tag_mem32mem;struct tag_videotextvideotext;struct tag_ramdiskramdisk;struct tag_initrdinitrd;struct tag_serialnrserialnr;struct tag_revisionrevision;struct tag_videolfbvideolfb;struct tag_cmdlinecmdline;/＊ ＊ acorn specific ＊/struct tag_acornacorn;/＊ ＊ dc21285 specific ＊/struct tag_memclkmemclk;} u;};
