字/字节有效选择 (M8202)：如SET M8202表示字节方式。
出口参数：输出元件号 (D8203)：如D8203=K1000，表示结果存在D1000超始区。
起始字节高/低选择 (M8203)：如SET M8203表示从低字节开始。
字/字节有效选择 (M8204)：如SET M8204表示字节方式。
以上函数的具体示例参见科威PLC《编程手册》第八章<常用功能函数说明>
第3节 科威PLC通过自由协议与深圳传动之星变频器通信实现
一、程序流程图
二、资源分配
1）资源分配总体情况
字元件(D0〜D4)+位元件(M11〜M42)+标签P(P1，P10〜P19)+定时器(T0，T1，T3);
字元件(D10〜D49)+位元件(M100，M110，M120，M130，M140，M150，M160，M170，M180，M190）；
字元件(D99〜D103)+位元件(M1000〜M1016(仅在子程序P1中)；
2）主程序里包含的资源
字元件(D0〜D4，D99)+位元件(M100，M110，M120，M130，M140，M150，M160，M170，M180，M190)+标签P(P1，P10〜P19)+定时器(T0，T1，T3);
字元件(D10〜D49)+位元件(M0〜M4，)；
3）子程序P1
字元件(D49，D23，D24)+位元件(M1000〜M1016(仅在子程序P1中)+标签P(P1，P10〜P19)；
4）子程序P10〜P19
字元件
D28〜D31
D100〜D103
二、读写方法举例

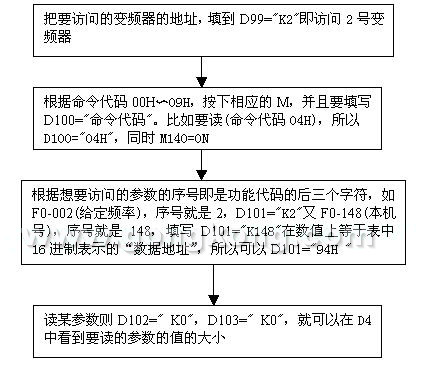

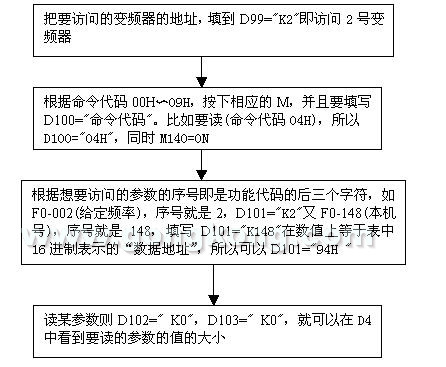

1)读操作流程:
2)写操作流程:
3）假设要读取的1#变频器的“给定[频率”F0-002=50HZ=5000*0.01HZ（最小单位）

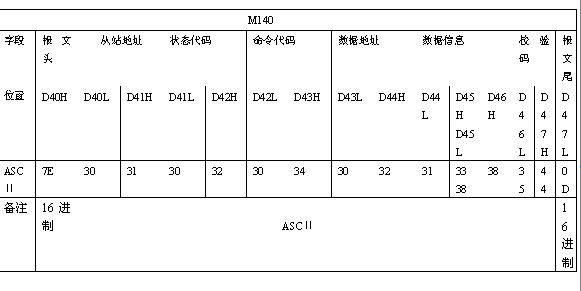

解析：读1#变频器D99=01，读命令代码D100=“04H”，参数的序号D101=“002”（10进制）=数据地址=“02H”，读命令代码对应程序中定义的M140=ON，填写后D4=1388H，同时还出现以下的应答报文格式：
注意：表中D40H表示D40的高字节，D
40L表示D40L的低字节，其他定义也一样
4）假设要向1#变频器写“给定[频率”F0-002=50HZ=5000*0.01HZ（最小单位）

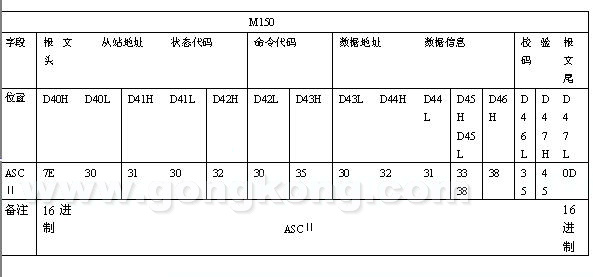

解析：写入1#变频器D99=“01H”，写入的命令代码D100=“05H”，命令代码对应程序中定义的M150=ON，参数的序号 D101=“002”（10进制）=数据地址=“02H”，数据信息=“1388H”，所以数据信息高字节D102=13H，数据信息高字节 D102=88H，填写后将出现以下的应答报文格式：
注意：表中D40H表示D40的高字节，D40L表示D40L的低字节，其他定义也一样
使用下表说明：要求填写序号（D101）是指功能码去掉头三个字符"F0-"后，留下的三个字符的10进制，如"F0-000"，去掉头三个字符"F0-" 后留下"000"就是所说的功能序号，数值大小也等于表中16进制表示的“数据地址”所以填序号实际上就是填数据地址。
功能代码的定义表参见科威公司主页：www.kwzk.com 中的“资料下载”-“PLC应用”。
|
