施耐德PLC在城市污水处理厂中的应用

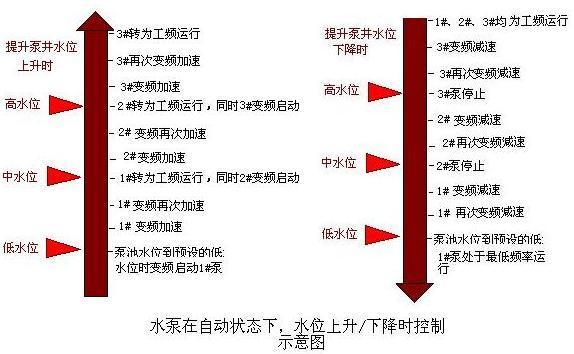

| oadfile/200805/23/C4195719849.JPG"> 图三 提升泵控制原理图  图四 2、 提升泵的自动控制 控制描述如（图三、四）： (1) P1—变频器，BU1—软启动器，PT—超声波液位计，ZJ1、ZJ2—用于控制系统的MCC/PLC转换。 (2) 由图可见，变频器连接在第一台水泵电机上，需要加泵时，变频器停止运行，并由变频器的输出端口RO1～RO3输出信号到PLC，由PLC控制切换过程。 (3) PLC根据泵池液位高中低信号自动调节三台泵的启停；泵池水位到预设的低水位时启动1#泵，水位上升到预设的中水位时，1#泵由变频运行转换到工频运行，这时再变频启动2#泵，依次启动到3#泵。 (4) 切换开始时，变频器停止输出(变频器设置为自由停车)，利用水泵的惯性将第一台水泵切换到工频运行，变频器连接到第二台水泵上起动并运行，照此，将第二台水泵切换到工频运行，变频器连接到第三台水泵上起动并运行。 (5) 水位下降需要减泵时，系统将第三台水泵停止，第二台水泵切换到变频调节状态。水位继续下降，系统将第二台水泵停止，第一台水泵切换到变频调节状态。 (6) 另外，设置软启动器作为备用。当变频器或PLC故障时，可用软起动器现场手动轮流起动各泵运行以保证供水。作为多台提升泵的自动控制，满足先启先停的原则，以优化资源的利用率；为了提升泵的安全，系统设置了提升泵的干运转保护；同时，系统还设置了泵的频繁启停保护，群启动保护等，以延长其使用寿命。 3、曝气系统的自动控制 生化池作为全厂污水处理的核心，具有举足轻重的作用。污水经过预处理后，在这里通过微生物吸附污水中的有机物，达到脱磷脱氮的目的。对生化池的自动控制，主要是溶解氧浓度的控制。 曝气量自动控制系统作为一个恒值控制系统，系统给定一个保持不变的最佳溶解氧值，通过PLC控制调节输出量（即曝气机开启台数），使被控量（实测氧化沟溶解氧浓度）不断地接近给定值。在这个系统中，要求稳定性和动态特性良好，被控量向给定值过渡的时间短，同时过程平稳，振荡幅度小。 曝气供氧系统是由鼓风机、电动调节阀和溶解氧仪共同组成的闭环系统，为反应池好氧段提供氧气，并维持好氧过程的溶解氧浓度值。依照好氧过程的溶解氧浓度值控制鼓风机的开启程度，维持溶解氧浓度值在一定的范围内变动。控制流程如（图五）。  三、控制模式 手动模式：手动模式又可以分为盘柜模式和就地模式。盘柜模式就是通过MCC上的按钮实现对设备的操作；就地模式就是通过现场控制箱上的按钮实现对设备的操作。 遥控模式：就是通过中心控制室上位操作站实现对设备的操作。 自动模式：设备的运行完全由各PLC根据污水厂的工况及工艺参数来完成对设备的启停控制，而不需要人工干予。 四、系统构成如（图六）  通过前面的描述，设备的控制还是比较复杂的，为达到以上的设备自动控制要求，该工程基本构成如下： 下位机：选用了施耐德 Premium PLC来做系统 上位机：选用了北京华富Control2000软件 中间协议：采用Simatic TOP Server，衔接上、下位机，进行数据交换 整个厂区共有3个PLC站，硬件采用施耐德电气Premium PLC，分别用光纤及光纤交换机，采用星型连接方式构成以太网络连接至中控室，在PLC2站，现场电力仪表采用Modbus通讯方式实现数据的采集；软件采用施耐德的PL7Pro，根据控制要求开发程序，完全可以实现前面描述的控制要求。三个站分别处于进水泵房、配电房、脱水机房，基本配置如下：
|
