产品说明:
C3102S
简单,易用

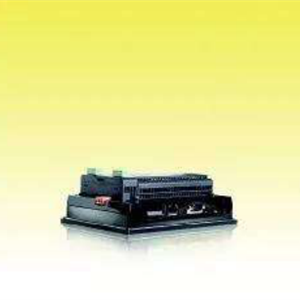

背钳PLC设计
高抗杂讯能力,高品质硬件

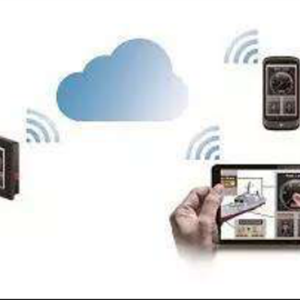

远端监视和控制

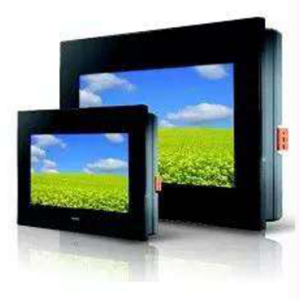

直观的软件开发环境,画面精美
◆ 主机命名规则
◆ 型号规格一览表
规格 |
C3102S |
|
显示器 |
显示器类型 |
TFT LCD,1670万色 |
显示器尺寸 |
10.2"(16:9) |
|
荧幕分辨率 |
800 x 480 |
|
背光类型 |
Led,350流明 |
|
背光寿命 |
30,000小时 |
|
触摸板 |
类型 |
4线电阻式触摸板 |
内存 |
即时性断电保存记忆体(NV) |
120KB |
非即时性保存记忆体(XNV) |
6MB |
|
内部用户存储 |
20MB |
|
程序内存 |
20MB |
|
万年历(RTC) |
内建 |
|
通讯口 |
串行1 |
D-Sub 9-Pin COM1: RS232(TXD,RXD,RTS,CTS) COM2:RS422/RS485 |
串口2 |
—— |
|
网口 |
—— |
|
USB接口 |
USB2.0 Host(A Type)×1 USB2.0 Device(Mini-B Type)×1 |
|
周边接口 |
Micro SD |
—— |
音频 |
—— |
|
PLC扩展接口 |
HB1主机+B1扩展模块 |
|
电源规格 |
电源输入 |
24VDC±20%(隔离电源) |
消耗电流 |
0.37A@24VDC |
|
环境规格 |
防护等级 |
前面板IP65,后壳IP20 |
工作温度 |
0℃~50℃(32°F~120°F) |
|
存储温度 |
-20~60℃ |
|
环境湿度 |
10~90%@40℃ (无冷凝) |
|
耐压性 |
AC500V/20mA/1Min(电源端子和FG端子之间) |
|
耐振动 |
5~9Hz单振幅:3.5mm; 5~150Hz恒加速:19.6m/s2(2G) X,Y,Z方向10次(IEC61131-2规范) |
|
噪声抑制 |
电压1000Vp-p,1us脉宽,上升时间1ns |
|
接地电阻 |
低于100Ω |
|
尺寸与重量 |
开孔尺寸(mm) |
259.5×201.5 |
外观尺寸 (W×H×D mm) |
271.5×213.5×44.6 |
|
重量(g) |
1280 |
|
认证 |
CE |
