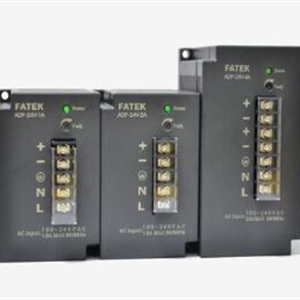

FATEK系列开关电源

产品说明：
采用双面PCB板设计
高效率，高可靠性，外形轻薄短小
过电流，电压保护以及短路保护
导轨式安装方式
自然风冷却

输入电压：100-240Vac
频率：50/60Hz
输出电压：24V
输出电流：1A/2A/4A

型号规格一览表

规格 型号			ADP-24V-1A	ADP-24V-2A	ADP-24V-4A
输入	输入电压		100～240VAC
	频率		50/60Hz
	******输入电流		1A max	1A max	2.5A max
	涌入电流（冷机启动		22A/115VAC(44A/230VAC)
输出	输出功率		24W	48W	96W
	输出电压		24V
	输出电流		1A	2A	4A
	输出电压调整范围		23.6～27.4V(可调整)
	转换效率		87%/110VAC 86%/220VAC	86%/110VAC 87%/220VAC	87%/110VAC 90%/220VAC
	输出涟波		55mv max.＊		130mv max.＊
	输出杂讯		70mv max.＊	145mv max.＊	265mv max.＊
	维持时间		20mS以上/110VAC 60mS以上/220VAC	15mS以上/110VAC 60mS以上/220VAC	15mS以上/110VAC 50mS以上/220VAC
	启动时间		35Ms/110VAC 30mS/220VAC	35Ms/110VAC 32mS/220VAC	58Ms/110VA 30mS/220VAC
保护	过载保护	保护方式	折返型限流，降载即自动回复
		功率范围	108%～145%额定功率	101%～133%额定功率	107%～114%额定功率
	过电压 保护	保护方式	过电压关机，须重新开机方可再供电
		过电压保护	33V～40V
	短路保护		如过载保护
认证	CE		EMC&LVD
环境	工作温度		-20℃～40℃
	工作湿度		相对适度20%～90%
注：＊输出电压涟波及杂讯是输出端并联-0.1μF陶瓷电容及-47μF电解电容，以20MHz频宽示波器测量的结果

外观和尺寸

ADP-24V-1A&2A尺寸图：

ADP-24V-4A尺寸图：
