9300系列JSDA伺服在电脑横机上的应用
1. 前言
全自动电脑横机是针织行业中技术含量较高的机械，它集成了计算机数字控制、电子驱动、机械设计、电机驱动、针织工艺等技术为一体，可以编织非常复杂的手摇横机无法完成的衣片组织。所以随着生活水平的提高，对电脑横机的需求越来越大，要求也相对的提高，伺服应用在横机上也顺利成章。、
2．JSDA伺服应用在电脑横机上

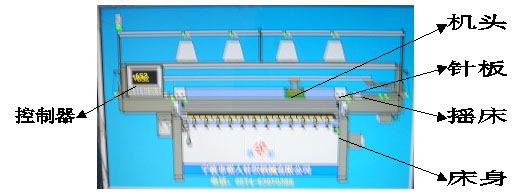

电脑横机主要由控制器，机头，针板，摇床，床身组成。如图
JSDA伺服应用在电脑横机上，包括2部分：第一部分驱动主电机（1KW，1000RPM），通过皮带传动带动机头在床身上做来回往复运动，第二部分驱动摇床电机（0.75KW，3000RPM）通过皮带，带动滚珠丝杠来移动针板对校花纹。
3．JSDA伺服特性
1）JSDA伺服驱动器搭配JSMA伺服电机 200W ~ 3KW，采用 8192 /2500ppr增量型编码器，性能突出。
2）多种模式包括：转矩、速度、位置、内部位置（点对点定位）及混合模式切换功能，可搭配不同控制系统,做******化应用组合。
3）内建刹车晶体，可满足负载惯量大之应用场合。
4）增益调整简单，内建十个等级刚性表，且具备在线(On-Line)/ 离线(Off-Line)自动增益调整功能。
5）Notch Filter功能，可有效抑制机械共振，提高控制系统稳定性。
6）内建十六段位置定位控制指令，可自由规划点对点定位控制
7）指令平滑功能，在位置及速度模式下可调整“平滑时间”参数,以延长机械使用寿命。
8）可任意设定多组多功能输入、输出I/O接点
9）调试软件，通过RS-232接口，可读写参数、增益调整、状态显示及仿真数字式示波器进行内部信号图形监控。
4．结束语
经过客户的试用，编织出来的羊毛衫等针织物都符合要求，各项指标都好于原先的伺服，同时还提高了生产效率。 |
