延时接通／延迟关断程序


【控制需求】开关由 OFF→ON动作时，延迟 5秒钟后指示灯才被点亮；开关由 ON→OFF动作时，延迟 3秒后指示灯才熄灭。
【组件说明】

PLC 软元件 控制说明
X0 指示灯控制开关
T0 延时接通 5秒定时器，时基为 10ms
T1 延时断开 3秒定时器，时基为 10ms
Y0 输出指示

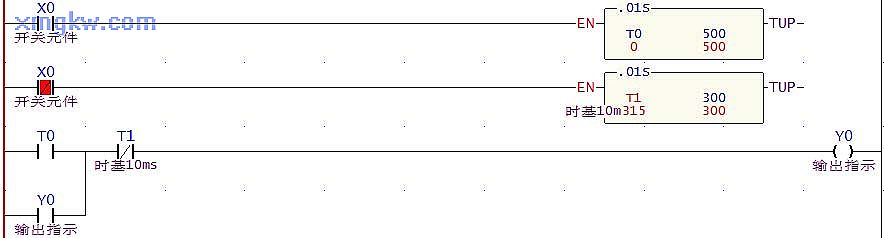

【控制程序】

【程序说明】
  1. X0=ON时，延时接通定时器 T0开始进行计时，当 T0计时到达预设值 5秒钟时，线圈 T0=ON，同时其常开触点导通，而此时 T1定时器不计时，其常闭触点始终为导通状态，所以当指示灯控制开关由 OFF→ON动作 5秒钟后， Y0被触发为 ON并自保，指示灯被点亮。
  2. X0=OFF时，延时断开定时器 T 1开始进行计时，当 T1计时到达预设值 3秒钟时，线圈 T1=ON，同时其常闭触点断开，而此时 T0定时器不计时，其常开接点始终为关断状态。所以当指示灯开关由 ON→OFF动作 3秒种后， Y0被关断为 OFF并自保，指示灯熄灭。
