MOV/彩灯交替闪烁

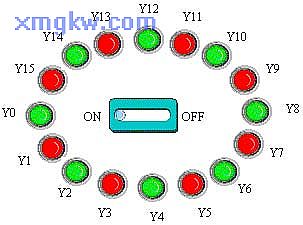

【控制要求】
  1. ON状态后，偶数编号和奇数编号的彩灯交替亮 1秒。
  2. OFF状态后，所有彩灯熄灭。

【元件说明】

PLC 元件 控制说明
X0 拨动开关
M1922 1秒周期脉冲
Y0-Y15 16个彩灯

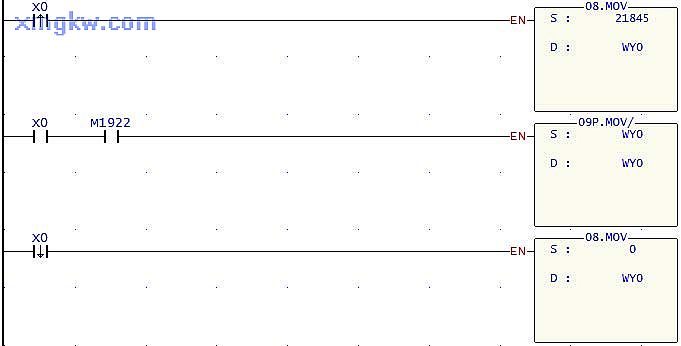

【控制程序】

【程序说明】
  1. OFF→ON状态变化时， WY0=21845(5555H)，Y15~Y0的状态为：〝 0101 0101 0101 0101〞，即偶数编号的彩灯亮；
  2. M1922=ON时，MOV/指令被执行， WY0的状态被反相送回到 WY0，Y15~Y0的状态为：〝1010 1010 1010 1010〞，即奇数编号的彩灯亮，此状态将保持 0.5秒。
  3. M1922 再次由 OFF→ON时，MOV/指令又被执行， WY0的状态又被反转，偶数编号的彩灯亮。
  4. M1922由 OFF→ON时，Y0~Y15状态被反转 1次，且反转后的状态被保持 0.5秒，如此反复循环。
