多区段涂料机控制


【控制要求】用红、黄、绿三种颜料对传送带上的产品进行涂料操作。传送带滚轴每转动 1000圈，换一种喷涂颜料，三种颜料循环使用。例如：红、黄、绿、红、黄、绿、红 ……
【元件说明】

PLC 元件 控制说明
X0 光电信号检测开关：滚轴每转动一周， X1由OFF→ON变化1次
Y1 涂红色颜料
Y2 涂黄色颜料
Y3 涂绿色颜料

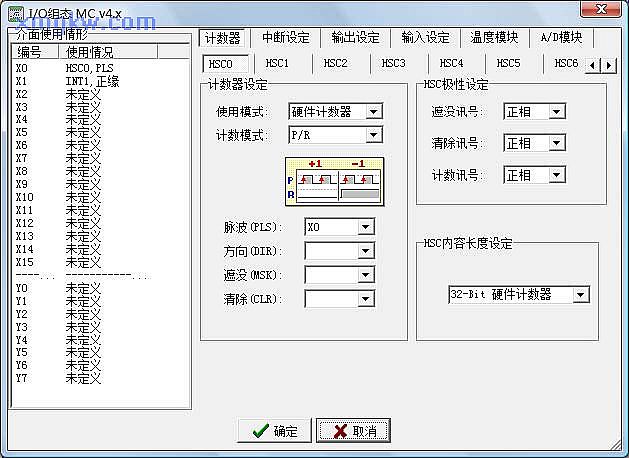

【IO组态】

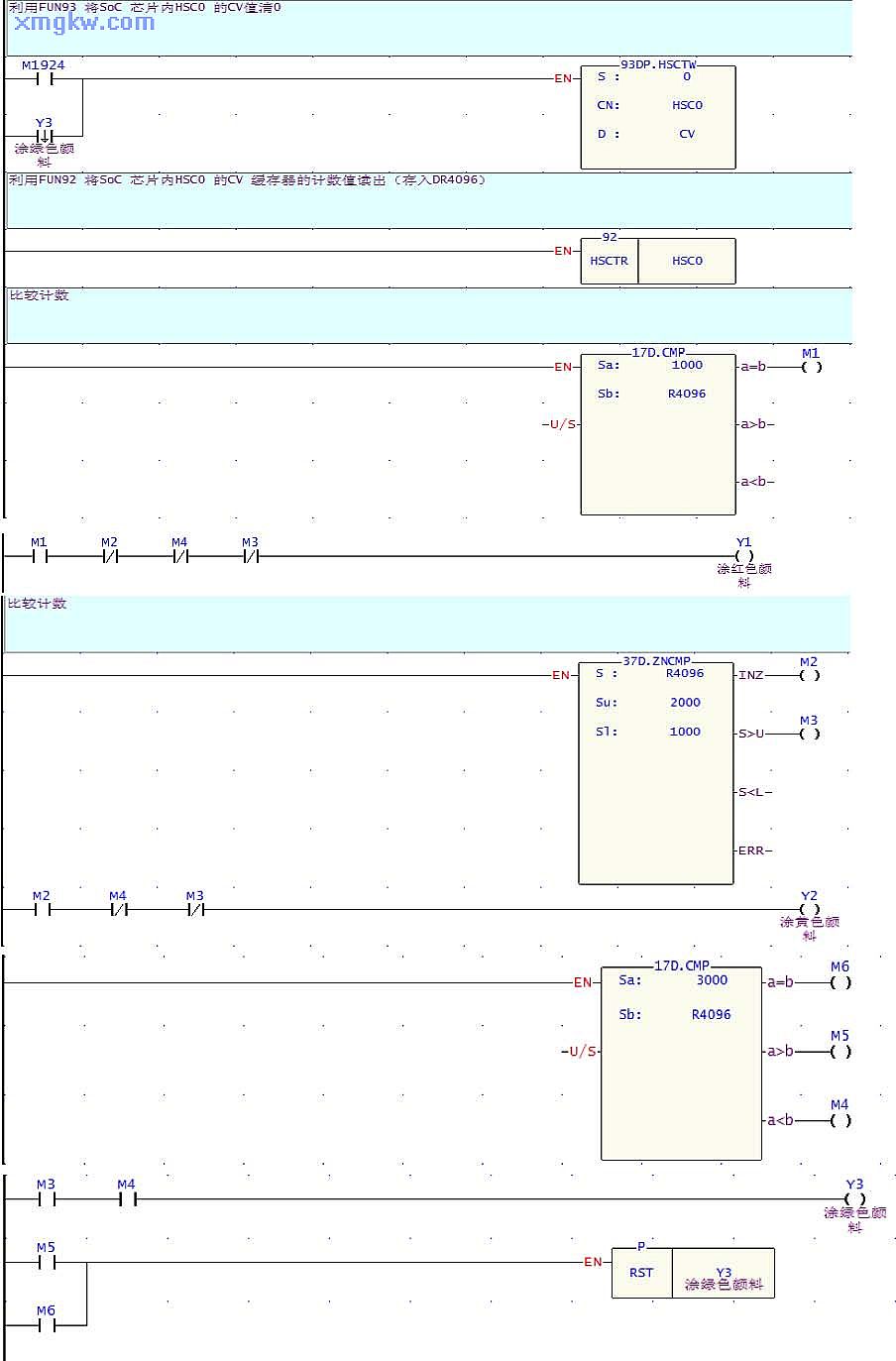

【控制程序】

【程序说明】
  1. 1. X0为高速计数器的外部计数输入点；传送带滚轴每转一周， X0由OFF → ON变化一次，计数一次。
  2. DR4096现在值＜ 1000时（即传送带滚轴未转满 1000转），Y1=ON，执行涂红色颜料动作。
  3. 1000≤ DR4096现在值 ≤ 2000时（即传送带滚轴转数大于等于 1000转，但未超过 2000转），则Y1=OFF， Y2=ON，执行涂黄色颜料动作。
  4. 2000＜ DR4096现在值＜ 3000 时（即传送带滚轴转数超过 2000转，但未超过 3000转），则 Y1=Y2=OFF，Y3=ON，执行涂绿色颜料动作。 Y3=ON使得其常闭接点断开，但 Y3=ON的状态被保持。
  5. DR4096现在值 ≥3000时，Y3被复位为 OFF。在Y3由ON→OFF变化时，DR4096被清零。 Y3=OFF， Y3的常闭接点闭合， DR4096又重新从零开始计数，又根据 DR4096的现在值范围执行涂红、黄、绿颜料，如此反复循环。
