DI/DO 立即刷新及 DI 滤波时间设置


【控制要求】
1. 当 M0=ON时，立即刷新 X0~X15的状态，并将其状态值传送到 D0；当 M1=ON时，将 D100的值传送到 Y0~Y15，并立即将其输出到输出端，不必等到 END指令结束才 Y0~Y15状态输出到输出端。
2.根据现场干扰信号的情况，设置滤波值在不同范围 【元件说明】

PLC 元件 控制说明
M0 启动立即刷新 X0~X15
M1 启动立即刷新 Y0~Y15

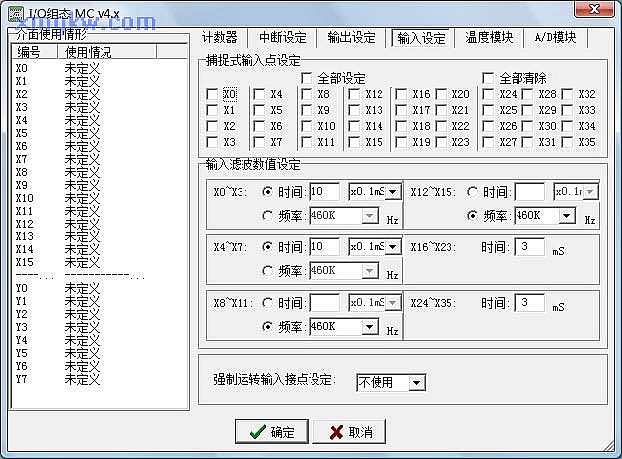

【IO组态设置】

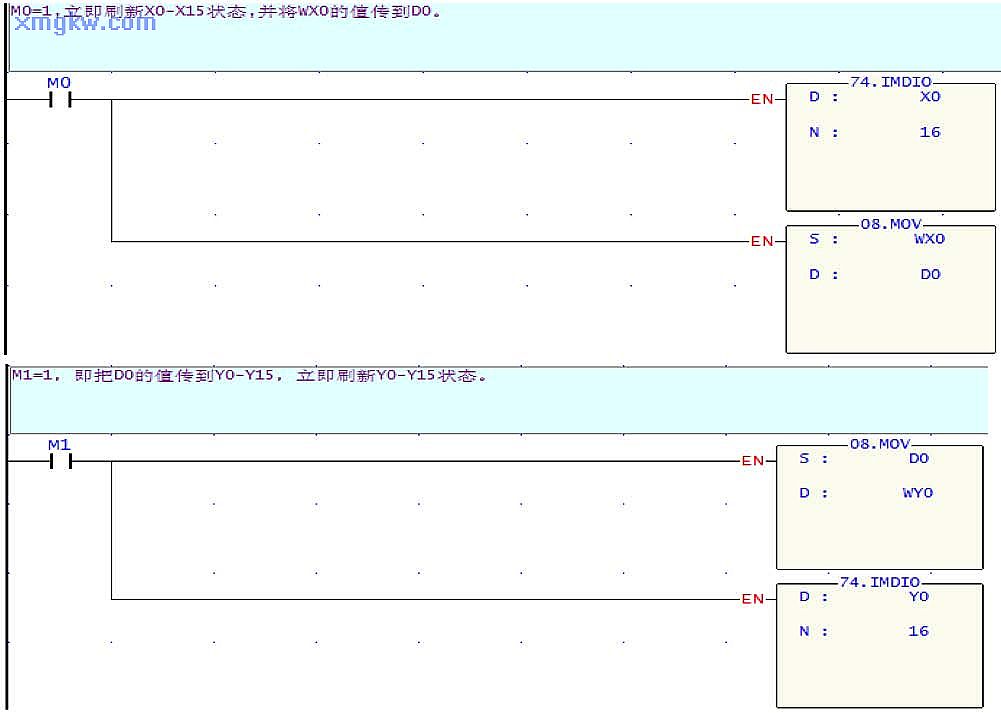

【控制程序】

【程序说明】
  1. 通常在程序扫描开始时更新输入 X的状态，在 END指令结束时更新输出 Y的状态，当在程序执行过程中需要最新的 X状态和立即输出 Y状态时，需用 FUN 74.IMDIO指令来实现。
  2. 由于工作环境恶劣， PLC的 DI信号经常会受到干扰，导致 PLC误动作。干扰信号通常不会维持太长的时间，在应用中我们可以给 DI信号加入一个大约的延时滤波，在通常情况对防止干扰都是有效的。
