永宏PLC在热熔边机中的应用
1、 适用于BOPP、PE、POF等片材的折合成型;

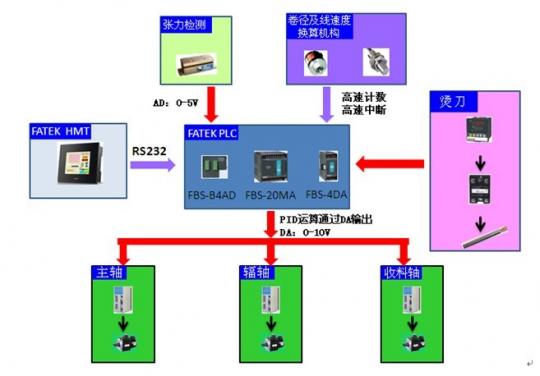

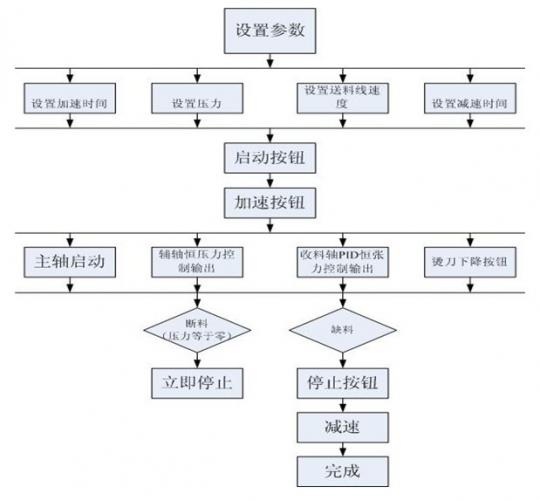

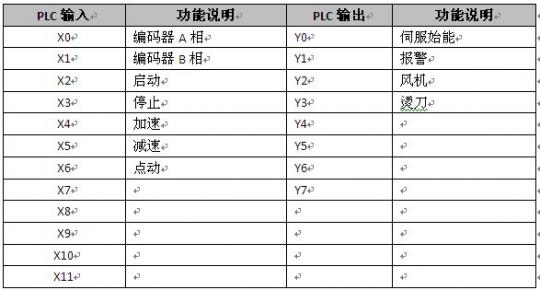

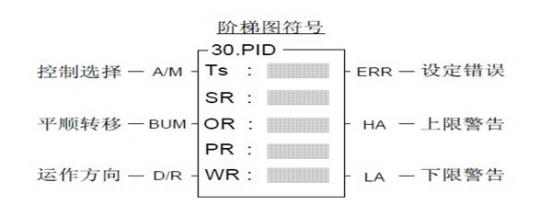

2、 适应范围 :材 料:HDPE LDPE POF BOPP 放料卷筒 :******宽度 1400mm ******直径 500mm 收料卷筒 :******宽度 750mm ******直径 600mm 3、 适应能力 :线速度:≤120M/分; 4、 放卷方式 :水平式放卷轴磁粉制动器自动张力调节; 5、 收卷方式 :交流伺服马达控制; 6、 控制方式 :采用光电跟踪控制; 7、 操作功能 :插珠光膜超声热合压花封线上胶带方底成型双折边。 上图:设备外形 二、系统架构 主要产品功能规格 (1) 控制器:永宏FBs-20MA主机,12点DI,8点DO继电器输出;扩展模块FBS-4DA四路模拟量输出;扩展板FBS-4AD 四路模拟量输入; (2) 伺服:使用使用模拟量0-10V对伺服进行控制; (3) 张力:对过压力传感器输出0-5V感测压力; (4) 放料:纠偏控制器与张力控制器对放料的位置及张力进行控制; (5) 通过中继控制烫刀动作; (6) 人机界面:通过RS232以永宏协议与永宏PLC进行通信。 系统结构: 核心部分,永宏PLC作为控制器,承担着信号采集、处理,输出的任务; 上位部分,人机介面通过port0与PLC通讯,可对设备进行操及工作参数的调整,同时监控当前状况; 下位部分,主要是通过PLC进行PID换算后通过模拟量输出控制伺服电机进行恒张力送料及收卷,通过高速计数来计算当前线速度及收料卷径。 一、 设备简介
|
