恒压供水

2. 项目应用的产品：
      在这次项目中主要应用永宏FBs-24MA的主机一台因为在这次项目中输入点为7点，输出点为8个点并且扩展一个模拟量FBs—B2DA的模板，我们这个模拟量模板输出值12位的数值，输入信号的范围是单极性的（0-10v或0-20mA）因为这次项目中我的压力传感器为4-20mA的范围。所以选择一个模拟量模板就可以，和模拟量模块比起来性价比高，只不过模拟量模块是输入输出值为14位数值，输入输出信号为双极性的，所以在此的应用中没有必要用模拟量模块。

二，控制系统的构成
1. 系统硬件的构成
       恒压供水系统主要，采用压力传感器、永宏FBs系列的PLC和变频器作为中心控制装置，实现所需功能。
　　安装在管网干线上的压力传感器，用于检测管网的水压，将压力转化为4～20 mA的电流信号，提供给PLC与变频器。
变频器是水泵电机的控制设备，能按照水压恒定需要将0～50 Hz的频率信号供给水泵电机，调整其转速。变频器功能系统可以控制PID控制，进行闭环控制。该系统提供了6个输入信号：启动/停止(DI1、DI5)、模拟量给定(AI1)、实际值(AI2)、控制方式选择(DI2)、恒速(DI3)、允许运行(DI4)；3个输出信号：模拟输出(频率)、继电器输出1(故障)、继电器输出2(运行)；DIP开关选择输入0～10 V电压值或0～20 mA电流值(系统采用电流值)。变频器根据给定值AI1和实际值AI2，即根据恒压时对应的电压设定值与从压力传感器获得的反馈电流信号，利用PID控制自动调节，改变频率输出值来调节所控制的水泵电机转速，以保证管网压力恒定要求, 但是本次系统是利用PLC内部的PID来控制压力的。
根据泵站供水实际情况与需求，利用一台变频器控制3台水泵，因此除改变水泵电机转速外，还要通过增减运行泵的台数来维持水压恒定，当运行泵满工频抽水仍达不到恒压要求时，要投入下一台泵运行。反之，当变频器输出频率降至最小，压力仍过高时，要切除一台运行泵。所以不仅需要开关量控制，还需数据处理能力，采用FBs-B2A1D(2模拟量入1录得模拟量输出)获得模拟量信号。它在应用上的一个重要特征就是由PLC自动采样，随时将模拟量转换为数字量，放在数据寄存器中，由数据处理指令调用，并将计算结果随时放在指定的数据接触器中。通过其可将压力传感器电流信号和变频器输出频率信号转换为数字量，提供给PLC，与恒压对应电流值、频率上限、频率下限(考虑到水泵电机在低速运行时危险，必须保证其频率不低于20Hz，因此频率上限设为工频50Hz，下限设为20Hz)进行比较，实现泵的切换与转速的变化。
系统在设计时应使水泵在变频器和工频电网之间的切换过程尽可能快，以保证供水的连续性，水压波动尽可能小，从而提高供水质量。但元件动作过程太快，会有回流损坏变频器。为了防止故障的发生，硬件上必须设置闭锁保护。

2. 本项目主要是利用一台变频器来控制三台电机如下图所示

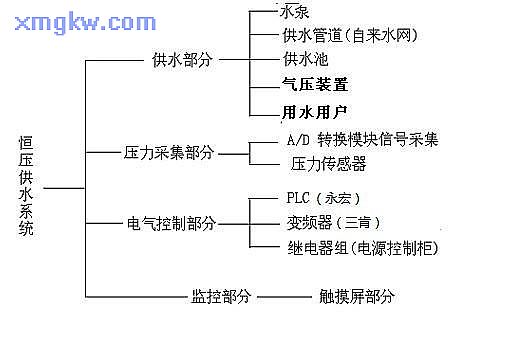

以下是恒压供水系统的分配

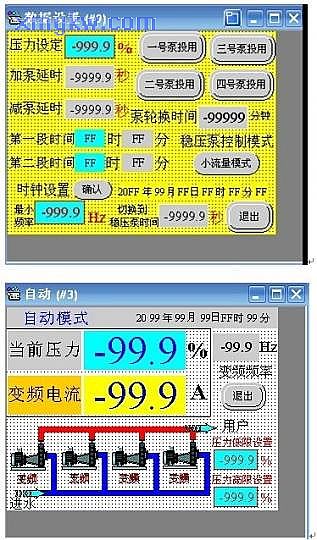

以下是恒压供水系统的中需要设定的数值和切换以及监视数值

以上就是在做这次恒压供水系统中的组织构架，现在我给大家分享一下关于利用永宏PLC主要完成了哪些功能。
在这次项目中利用永宏内部的PID来控制，永宏PLC FBs系列中有两种PID ,一种是针对温度控制的PID，另一种是泛用PID运算。
永宏提供的泛用PID运算控制功能，可以将由模拟量输入（AI）读取的当前值（PV）,与使用者所设定值（SV）,已使用者所指定的比例带（P）,积分常数（I）,微分常数（D）作PID运算后，得到适宜的输出控制值，再借由模拟量输出（AO）以控制受控程序维持在使用者所期望的设定值范围内，可使用于任何需要平顺，快速，精准，诸如马达的加减速，流量，压力，准位等控制应用。所以在这次的恒压供水系统中使用泛用PID时来控制压力，比例带和积分系数尤为重要，但是利用经验法来调节又很麻烦，所以永宏有一组针对比例积分微分的参数，是用来专门对PID调节的参数，所以更为方便调节，并且可以达到所需要的要求。除了PID的控制和一些逻辑控制外，利用永宏通讯功能的强大，和变频器传送数值以及显示变频器的频率，并且利用我们永宏内部的ModBus表格来做通讯来做更为方便结合我们的P0RT2口高速联机。因为永宏的PLC最多可以扩展5个通讯端口，利用P0RT2的RS485界面，可做永宏PLC间多达254台的高速LINK,最高通讯速度可达921.6Kbps,在这次的项目中永宏一般的通讯端口也是可以满足正常的通讯的。
还有在恒压供水中比较难把握的就是压力的调节，如果压力没有调节好设定的压力太大，对整个恒压供水系统来说没有起到节能的作用。所以一般现在5层高的楼层一般的压力差不多为0.5MP。

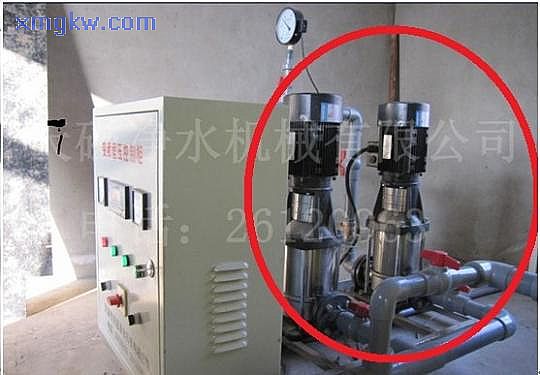

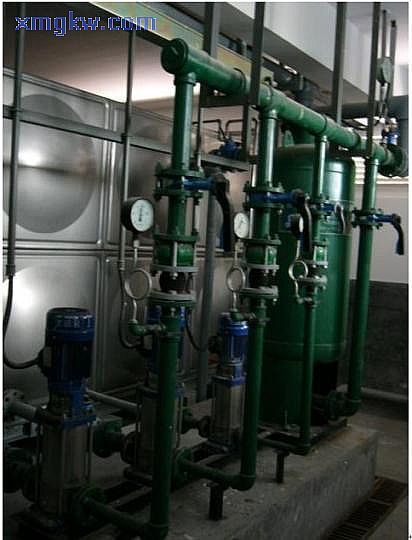

本次文章对恒压供水系统作出了概述并介绍了一下永宏的PLC的一些特点。以下是恒压供水系统中水箱的图片

以上图片中的红色部分是供水机组
由于本次文章用永宏的PLC来做得，利用永宏的PLC 来做恒压供水的系统不过在使用永宏的PLC时做一些通讯还是比较方便的，在进行通讯的时候可以用内部的一些缓存器进行监视并作修改，而且指令简单易学，无论是处理一些比较复杂的程序还是其他的都可以轻松找出问题的所在，在此并做出以上一些利用永宏的PLC对恒压供水系统做出了概述。
