永宏PLC通讯控制三菱变频器S500系列范例

技术要领：
1，首先先确保PLC与变频器的通讯界面和参数设定一直。

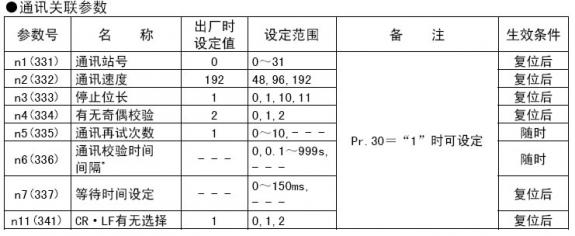

变频器参数设定：

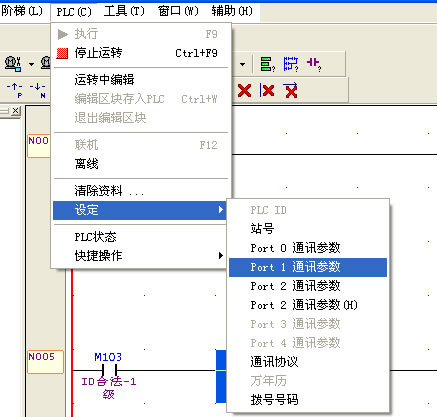

PLC参数设定：


至于PLC端选择哪个通讯口，依照您的选择来设定。
2，熟悉三菱变频的通讯协议结构：

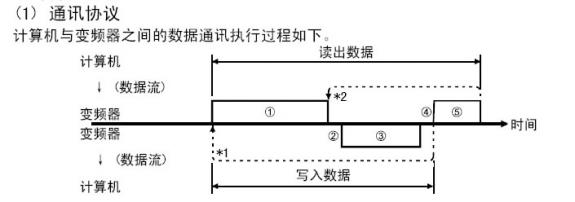

通讯协议

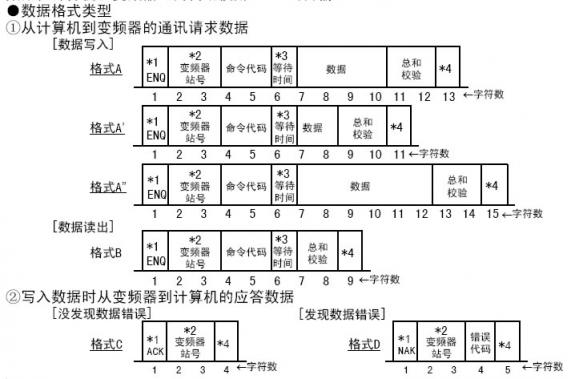

数据格式


通讯范例：

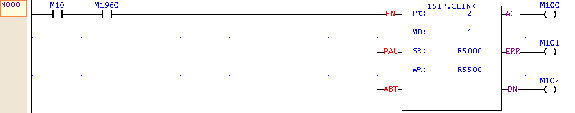

PLC程序



通讯表格填写内容：

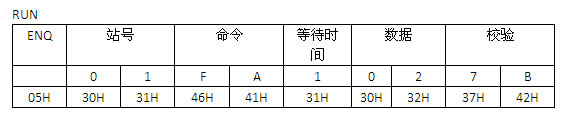

1，要执行运行命令时，输入下面数据：

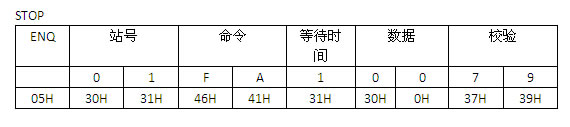

2，要执行停止命令时，输入下面数据：
