使用 Fluke 1735 电能记录仪进行 30 天的负载研究

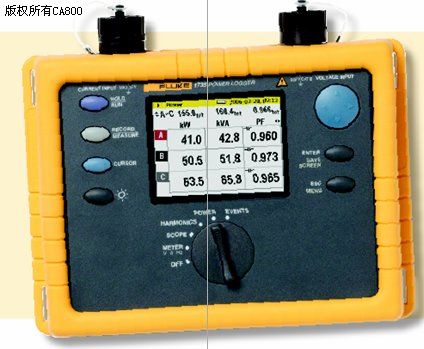

当楼宇建筑的所有者想让您向现有供电系统中添加新的负载时，您所做的第一件事情就是要确定现有系统是否能承受新的负载。如果您在设施中安装了一台 600 A 的用电设备，您还能添加另外一个 100 A 负载吗？ 要想回答这个问题，您必须要回答另外一个问题：系统目前的最高负载有多大？ 当地供电局在同意添加新负载之前，常常需要知道这些问题的答案。您还需要全面了解现有负载情况，以便在安装了负载之后对新系统进行评估。 为了确定现有设备的容量，需要考虑入线导体的规格、设备的额定值以及新电路所占的空间。为了确定现有负载，您需要精确计算现有负载大小或对它们进行测量。 2005 美国国家电气规范的第 220 条提供了两种用于确定现有负载以及系统可能需要处理的******用电需求的方法。 NEC 将用电需求定义为 15 分钟时间间隔内的负载平均电能消耗量。 主要 NEC 方法是要发现一年时间内的******用电需求。只有在具备一年的用电需求数据时，才可以发现******用电需求。 另外一种方法是记录 30 天时间内的用电需求，并发现******用电需求。本文介绍了 30 天记录方法，我们把它称为负载研究。 NEC 规定： • 最高用电需求是所有溃电设备当中的******用电需求。 • 当楼宇建筑处于正常运转状态时进行测量。 • 包括进供暖和冷却负载（以较大值为准），或进行校正以考虑进这些负载。 • 加进任何其他周期性负载。 当地供电局始终负责对电气规范和测量进行解释。当地法规确定了必须要进行负载研究时所需要获取的信息以及审查过程。确保在开始进行负载研究之前，您已了解了当地要求。 使用 Fluke 1735 记录电流和功率 结构紧凑而坚固的 1735 电能记录仪是用于进行负载研究的非常好的工具。 • 它包括可在多个条体或母线周围连接的柔性电流探头。 • 它具有一个 PC 接口和用于将测量数据下载到 Windows PC 上的软件，通过该软件可针对电气测量计划创建专业报告。 • 它可以测量三相电压以及三条相线和中线上的电流。 • 它能记录可帮助确定系统负载的多个参数，包括电压、电流、频率、有功功率 (kW)、视在功率 (kVA)、无功功率 (kVAR)、功率因数和能量 (kWh)。 • 它还可进行电能质量测量。
使用 Fluke 1735 进行负载研究只需要五步： 1. 连接到供电装置。 2. 设置电源系统参数。 3. 设置记录时间。 4. 开始记录。 5. 下载并查看测量结果。

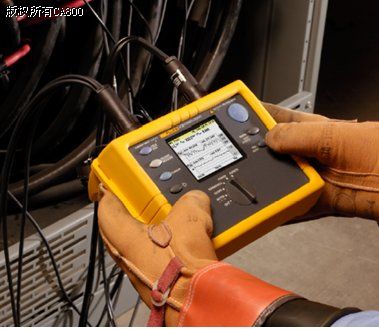

1. 连接到供电装置。在使用适宜的人身防护用品的情况下，将 Fluke 1735 连接到 120V 输入电源，并采取安全措施以防止他人乱动您的测量装置。对于三相星形接线系统，共有 8 个测量连接： l 三个相电压 l 中线电压 l 三个相电流 l 中线电流 2. 设置电源系统参数。将电网拓扑结构设置为星形或三角形，使它与您正在记录的系统的相匹配。检查额定电压（电源电压）和电源频率是否正确。 3. 设置记录时间。将 Fluke 1735 设置为 15 分钟的数据平均时间间隔和 30 天的记录持续时间。 4. 记录数据。在 W（功率）位置上时，Fluke 1735 将每隔 15 分钟以下参数的最小值、******值和平均值： l 以 W 为单位的每相功率和总功率 l 以 VAR 为单位的每相无功功率和总无功功率 l 以 VA 为单位的每相视在功率和总视在功率 l 每相的功率因数和平均功率因数 以 kWh 为单位的平均电能和以 kVARh 为单位的无功电能仪器显示 屏上将显示趋势屏幕，并每隔 15 分钟绘制新的最小值、******值和平均值，这些值从左到右移动，如图 3 所示。 30 天之后，将 Fluke 1735 从电源断开，将它带到计算机旁边，使用串行电缆将它与计算机相连，然后将数据下载到仪器随附的 Power Log 软件中。
|
