无人值守的设备监控方案

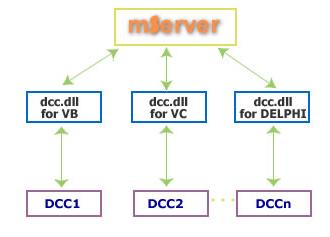

概述 本文探讨利用GPRS/CDMA网络对无人值守设备进行远程无线监控的方案。 无人值守设备的稳定使用、售后支持、新版本更新一直是费时费力的难题,本方案提供一种安装简单,节省人力物力的远程监控和维护的方案,即通过GPRS/CDMA无线网络进行无人职守设备的远程监控。 2系统结构 Ø 系统结构: 如上图所示,主要由mServer、mDevice、用户设备(上图以无人值守设备为例)、监控程序组成。 Ø mServer: 一款运行在Windows/Linux操作系统上的无线通信服务软件。mServer具有良好的人机界面,简单易用。mServer集成了强大的通信功能,可以对eTung各系列mDevice进行映射管理、查看状态、链路测试、远程配置、远程更新等操作。基于eTung自主研制的ETCPTM协议,mServer保证了无线通讯的可靠性及用户数据的完整性。 Ø mDevice: eTung的各系列无线终端的通称,如MD600、MR900。mDevice一方面通过无线(如:GPRS/CDMA/3G)连接到Internet,并接入到mServer,另一方面通过网口或者串口连接着用户设备。 Ø 用户设备: 指远端的各种采集设备或者RTU等无人值守设备。这些设备是mDevice的数据源和目标。 Ø 监控程序: 指通过DCC接口或其他方式与mServer相接的用户程序,能对从mDevice接收到的数据进行分析、处理、显示、存储,从而完成对无人值守设备完成监控或者软件升级。它既可以与mServer运行于同一台计算机上,也可以运行在与其有网络连接的其他计算机上。 Ø 数据流向: 采集设备 ←→ mDevice ←→ mServer ←→ 监控软件。 Ø 中心网络选择: 方案一后台监控是通过专线直接连接到无线网络,稳定性、安全性好。方案二中后台监控是通过Internet连接到无线网络,方便、费用底。 3 监控程序 最简单的监控程序可以就是一个超级终端,通过虚拟串口连接mServer。无人值守设备的串口发出的运行信息通过超级终端显示出来,更复杂的监控程序可能需要再次开发,总之,监控程序必须配合无人值守设备上的监控通讯协议,而利用mDevice + mServer架构起来的透明通道是作为传输这种通讯协议数据的一种手段。对多个无人值守设备的监控一般需要开发DCC接口。
|
