摘 要>本文主要讲述了拉丝机的工作原理及康沃变频器的相关应用。
[关键词>康沃变频器 拉丝机 PID调节器
一、引言
拉丝机是电线电缆行业主要加工设备之一，主要是将铜线加工成各种规格细线，一般由放线、水冷、收线及排线等部分组成，其中电气传动部份主要由放线电机和收线电机及排线电机实现。随着变频技术的不断推广，变频器正日益被用于拉丝机设备。
二、变频控制原理及实现
1、拉丝机的主要电气构成

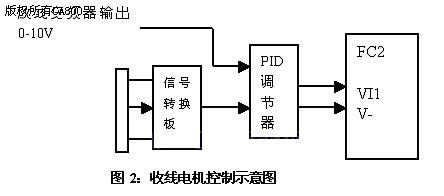

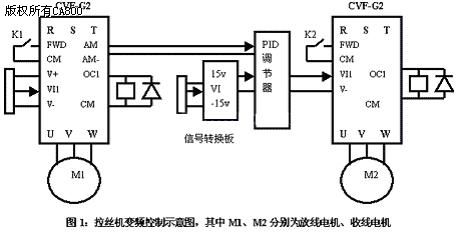

车一般拉丝机主要由放线电机、与收线电机及排线电机构成驱动部分。随着收线卷径不扩大，收线电机的转速应相应降低，以保证线速度恒定，在控制中常采用张力反馈装置来调节收线电机的速度。随着变频器功能不断增强、性能不断稳定，变频器也被应用于拉丝机。利用变频器控制收线电机与放线电机，而排线电机由于功率较小直接由电网电压来控制。图1为拉丝机的变频控制示意图： 放线电机与收线电机分别由两台变频器控制（见图1），放线变频器通过外部电位器设定转速，放线变频器的模拟输出信号AM、和张力平衡反馈信号经PID调节器后控制收线变频器（见图2）。随着收线筒卷径的变化，张力平衡杆的反馈信号也随之变化。张力杆反馈信号（由精密变阻器构成）经信号转换电路板转换为0-10V，这个信号与放线变频器模拟输出信号AM、AM-构成PID两路输入信号，其调节输出控制收线变频器，使丝线保持一定的线速度和张力。
变频器启动后由放线变频器的OC输出信号起动排线电机，由于排线电机的功率较小，可直接通过两个接触器控制其正反转运行，使铜线均匀地绕在收线筒上。
3、变频器参数设定
深圳康沃电气技术有限公司是一家集变频器研发、生产和销售为一体的公司，主要系列产品包括：通用型G1/P1与G2/P2系列、高性能单相变频器S1系列以及注塑机专用变频器ZS/ZC系列。根据拉丝机负载特性，宜选用康沃通用型G2系列，以实现恒转矩输出。以37kW放线电机和11kW收线电机为例（均为4极），应分别选用以CVF-G2-4T0370 及CVF-G2-4T0110。下表分别给出了两台变频器的相关参数设定。
（1）放线变频器参数设定： |
