永宏PLC在真空成型机改造中的应用
永宏PLC在真空成型机改造中的应用 厦门永宏亚得机电科技有限公司 何燕翔 【摘要】本文介绍了永宏PLC的MA机型在设备成型机改造中的应用，主要涉及了永宏PLC温度PID的应用，及通过人机来实现PLC内部数据的存储及调用。 【关键词】温度PID 数据存储 数据调用 1 前言 某工厂有多台上世纪90年代从台湾购进的真空成型机，主要用来制作玩具、五金、仪器等产品的包装袋。这些设备控制电路均采用传统继电器控制，操作复杂，定型时间不准，成型温度不稳定，漂移厉害。控制柜内部接线复杂，给设备维护和故障处理带来了很大的不便。为此该厂准备对改批设备进行改造。 包装袋的生产过程中，成型的温度和加热、冷却时间是极重要的环节，要求温度能够自稳定保持，加热、冷却时间可以设定显示，并要能够存储多种不同产品的成型时间。 针对该情况，在设备的改造过程中该厂采用PLC和触摸屏作为核心控制器。永宏FBS系列的PLC以其体积小，可靠性高，NC定位精确，通讯功能强大等特点，在工业控制领域得到了广泛的应用。FBS系列PLC目前有3种机型：经济型主机MA\MAT、高功能型MC\MCT、NC定位型MN\MNT。本文采用FBS-40MA主机+GP37W2触摸屏来实现成型机生产过程中加热盘的加热时间、成型时间、冷却时间的设定和显示监控以及不同模具生产过程中所需工艺时间的存储和调用，实现了成型机的自动化。
2 设计与实现过程 该控制系统的操作部分采用触摸屏，核心控制部分采用FBS-40MA，受控对象有加热管、汽缸和拉料电机。控制系统组图如下：
2.1 温度控制部分的实现 成型机的加热系统由6组加热管组成，由温控器和固态继电器来控制。 永宏PLC根据控制过程的需要，配合永宏的其它功能模块，灵活组合，可以实现多种控制需求。单台主机可以实现32路的温度测量，并有最常用的热电偶及白金电阻等2大类共5种温度模块，选取永宏的8EAT晶体管输出部分和温度采集模块TC6，经由温度PID控制指令FUN：TPCTL来实现成型机的恒温控制。 温度PID控制利用温度模块配合温度规划表格将成型机加热盘内的当前温度同设定值进行比较，依据存在的偏差，经由软件PID数学式运算后，将运算结果转换为时间比例ON/OFF（PWM），由晶体管输出点输出控制SSR所推动的加热回路，从而使加热盘内的温度保持在SV±1℃。

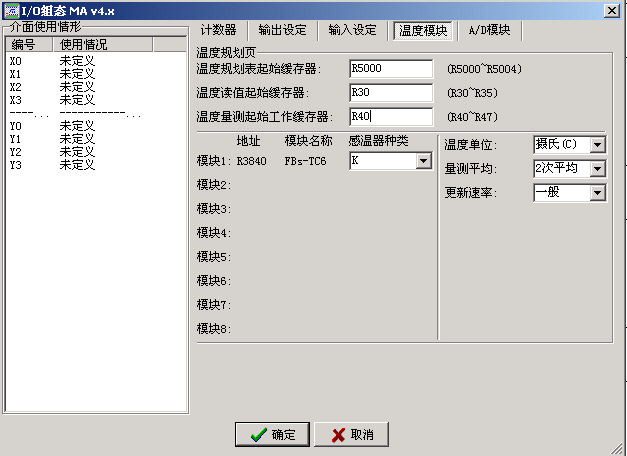

TC模块的温度采集由温度规划表格来实现，如下图：

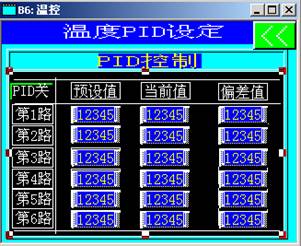

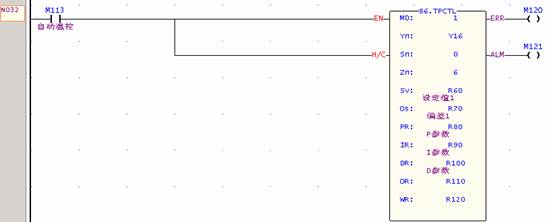

程序部分用TPCTL指令来完成，温度设定值，偏差值，各路的P、I、D均通过屏幕来设定：
不同的模型需要有不同的成型时间，所以需要PLC对不同模型的时间进行记忆。可以通过画面来进行设置和调用。该功能由触摸屏和PLC内部的寄存器配合实现。 屏幕界面如下：
2.3 PLC的I/O点位图 （1）主机FBS-40MA部分 INPUT OUTPUT X0 加热盘右限位 Y0 刹车 X1 加热盘左限位 Y2 底模下 X2 底模下限 Y3 底模上 X3 底模上限 Y4 压料下 X4 拉料电机前限 Y5 压料上 X5 拉料电机后限 Y6 左加热盘 X6 压料下限 |
