一、MDT—2000 电梯专用PLC电梯控制方案
1. 系统组成框图：

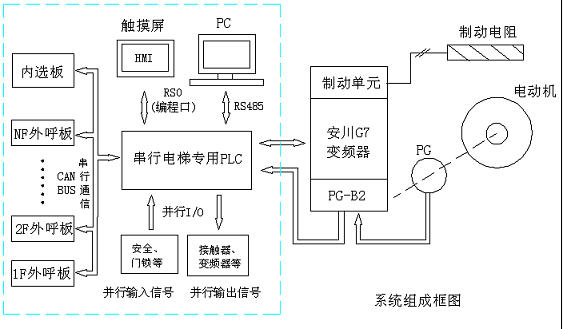

系统由串行电梯专用PLC、输入输出接口和拖动部分（包括变频器、旋转编码器、PG速度卡、制动单元、制动电阻、电动机等）组成。 如图1所示：
电梯专用PLC系统组成框图
2.特点：
① 集PLC的可靠性，开放性与电梯专用控制器的CANBUS通信功能于一体。
② 编程口协议，梯形图语言兼容三菱PLC。
③ 提供标准版电梯控制软件，用户可在此基础上进行二次开发，保护自己的技术秘密。
④ 性价比比较高，价格比电脑控制器优惠很多。
3.适用情况：
主要用于高楼层或复杂的客梯控制，电梯专用PLC控制精度高，考虑了所有可能发生的情况，安全可靠，舒适感很强，能很好的完成控制要求。
二．EC系列PLC电梯控制方案：
1. 系统组成框图：

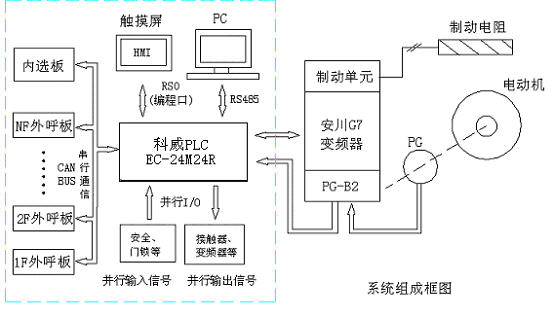

系统由EC系列PLC、输入输出接口和拖动部分（包括变频器、旋转编码器、PG速度卡、制动单元、制动电阻、电动机等）组成。 如图2所示：
图2 EC系列PLC系统组成框图
2.特点：
① PLC性能好，可靠性高，便于维护。
② 具有CANBUS通信功能，通信速度快，布线简单。
③ 编程口协议，梯形图语言兼容三菱PLC。
④ 提供标准版电梯控制软件，用户可在此基础上进行二次开发，保护自己的技术秘密。
3. 适用情况：
主要用于低楼层的客梯控制和教复杂的货梯控制，即有PLC高性能，稳定性的特点，又带有强大的CANBUS通信功能，并带有字符屏，故障检修十分方便。
三．EP系列PLC电梯控制方案：
1. 系统组成框图：

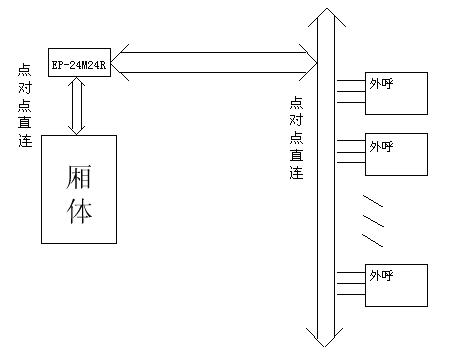

系统由EP系列PLC、输入输出接口和拖动部分（包括变频器、旋转编码器、PG速度卡、制动单元、制动电阻、电动机等）组成。 如图3所示：
EP系列PLC系统组成框图
2.特点：
① 制造，检验遵循标准流程，PLC的性能好，可靠性高，便于维护。
② 编程口协议，梯形图语言兼容三菱PLC。
③ 提供标准版电梯控制软件，用户可在此基础上进行二次开发，保护自己的技术秘密。
④ 性价比高。
⑤ 布线为点对点直连。
3. 适用情况：
主要用于简单货梯的控制，能在恶劣环境下长时间工作，可靠性高，点对点直连布线，价格比进口PLC实惠很多，能节约成本。
|
