前言：
福尔墨测厚仪因其优越的性能和领先世界的技术，在世界范围内被广泛应用，在我国也有500多家企业在使用福尔墨测厚仪。在我公司就有两种型号的四套测厚仪在轧机上使用。它身价昂贵，我们花了近500万元才把它请来。它是轧机的核心设备，带材厚度哪怕是一微米的变化都逃不过它的眼睛。
“VBS-2094E型福尔墨测厚仪”是德国福尔墨精密测量仪器制造有限公司推出的，最新一代具有大厚度测量能力和最先进DCS控制能力的接触式测厚仪，故其故障检修也具有一定的技术难度。下面笔者将亲历的，一次成功的检修经验介绍给大家，期望能给大家在设备的使用和检修过程中提供有益的借鉴经验。
系统组成：
整个控制系统由一台西门子S7 300-2DP CPU和4个远程子站组成，测量组件将检测到的厚差信号通过放大器进行放大（1微米/100毫伏），然后将放大后的信号送到轧机AGC系统进行控制.
故障现象：
在左OP7上进行自动校零操作时，VFM-2000放大器的指针有时只是来回摆动一次后就停下来不动了，有时能正常的将校零进行完，使用又正常。
故障分析：
由故障现象来判断：问题的重点应在其自动校领部分，出现这种时而正常时而不正常的情况可能的原因有：1、接线或接插件接触不可靠。2、元件性能不稳定。3、PLC的I/O模块工作不稳定。4、传感器的电源电压不稳定。5、OP7工作不稳定或VFM-2000放大器工作不稳定。
解决步骤：
本着先易后难、由外及内的步骤来解决问题。首先检查所有接插件、接线端子是否有松动、断线现象。检查结果：无异常。再检查电源电压有无过压、欠压、不稳定等情况。检查结果：无异常。又检查各传感器，特别是测量头打开到位信号传感器。各传感器信号显示正常。
此时在外部检查没有结果的情况下，必须从软件着手进行诊断。用笔记本电脑通过S7-300适配器连接到PLC的S7-315-2DP的MPI端口上。使之相互建立通讯，已便对设备进行故障诊断。
打开电脑，运行桌面上的STEP7 的快捷方式图标。首先通过STEP7的硬件诊断功能对各I/O模块、OP7、VFM-2000放大器的硬件诊断，各状态显示未见异常。硬件诊断未找到突破口，于是我们把方向转向其控制程序。希望通过监视程序的“在线监视”功能能找到问题的突破口。在问题的查找过程中走了很多弯路，监控了很多程序段，为了重点说明问题，在此就不将过程一一说明，下面是我们根据故障情况所重点监控的部分程序段，这也是解决问题的关键部分，画出来以便情况的说明：

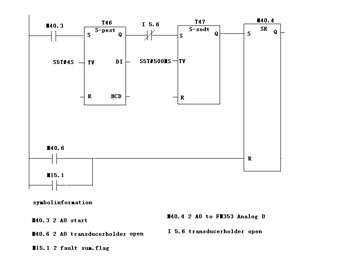

功能： FC42 Network：18
在监控时发现定时器T47在校零正常时工作正常，而在校零不正常时500MS的时间运行不完，而且每次剩余时间都不一样，并无规律。而T46定时器无论何时工作都正常。由此分析：在两定时器之间只有“I 5.６”一个条件在起作用，而且T46 的定时是４秒，T47的定时是５００毫秒，Ｔ４６都能运行完而Ｔ４７时间运行不完，这只能说明只有“I 5.６”（测量头打开到位检测传感器）工作不稳定时才会出现上述故障现象。于是将此传感器更换后，故障排除。
将换下来的传感器进行检测，发现传感器工作处于不稳定状态，输出信号偶然有中断。到此时可以确定：原因为这个传感器工作不稳定，才产生了上述故障现象。故障到此彻底解决。
|
|
