油田注水信息自动采集系统工程

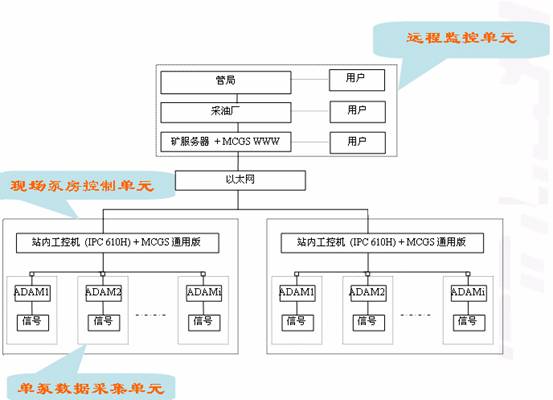

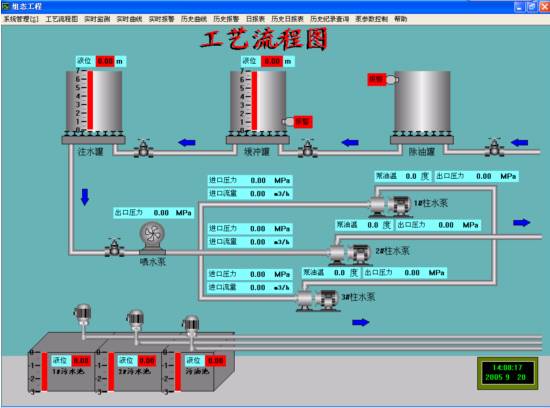

| 1．系统要求 实现注水站数据自动采集及远程传输 提供统一的实时现场工况远程监控平台，实现局域网网上浏览 为决策层提供实时准确的数据 提高注水系统自动化管理水平 方式进行及控制，站上设工业控制计算机进行和控制管理、提供和网络服务 友好，数据一目了然 模块式结构，易于扩展 操作简单，维护方便 实现网上浏览并能够对安全级别进行设置 2．系统架构图  3．系统分析 远程控制单元采用MCGS网络版，支持IE浏览，采用以太网与现场通讯。站内采用MCGS通用版+研华ADAM模块采集现场信号，稳定可靠。 MCGS即"监视与控制通用系统"，英文全称为Monitor and Control Generated System。MCGS是为工业和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。 研华ADAM模块包含模拟量输入输出、数字量输入输出、输出、计算器模块、通讯模块等，安装、通讯方便，性能可靠，充分满足现成要求。 4．控制流程  |
