中高频变频器在雕刻机中的使用案例

电脑雕刻机现已广泛应用于各行业。在广告制作和建筑装潢业中，电脑雕刻机的使用是继电脑刻字制作后的又一次腾飞。电脑雕刻机刻制的双色板制品的市场率越来越高，正进入流行期。市场对展示标志的品质要求也越来越高。变频器作为雕刻机主轴电机驱动，主要要求为运行平稳，转速变化平滑。四方H320高频变频器以其优越的性能在雕刻机使用非常广泛。

二、系统主要性能要求

　　（1）全速度范围内速度波动小；
　　（2）低速力矩大，可以保证低转速切削；
　　（3）加减速的时间尽量短。

三、系统主要功能需求

（1）控制方式选择为V/F控制；

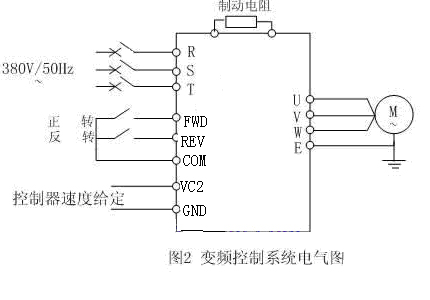

（2）需要端子控制作为命令源，两线式端子控制： FWD为正转运行（FWD输入），REV反转运行（REV输入）；

（3）频率源为模拟量设定（电脑控制板输出0～10VDC），只需要从VC2口输入频率指令；

（4）运行转速一般在0～21000r/min，换算变频器的运行频率为0～350Hz（二级高速电机）；

（5）加速和减速时间根据客户自身需求，一般在20～30s，因运行的转速比较高，所以需要带制动单元的变频器；

（6）需要故障输出信号（继电器输出）和故障复位信号（RST输入）。

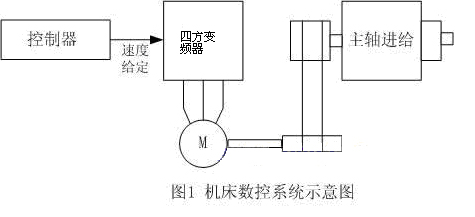

四、系统说明
