基于可编程控制器和变频器的恒压供水系统控制的研究

　　随着变频器技术的日益成熟，变频调速技术在各个领域得到了广泛的应用。变频调速恒压供水设备以其节能、安全、高品质的供水质量等优点，在小区供水和工厂供水控制中发挥了很大的作用。

　　根据某洗衣机进水电磁阀生产厂家的需要，为了给该厂电磁阀性能测试生产线提供基准恒压水源，本文利用PLC控制技术和变频调速技术设计的全自动恒压供水系统,能较好地满足生产需求，水压精度较高。为了不浪费水资源，系统还具有自动水循环功能。

2　系统组成及实现原理

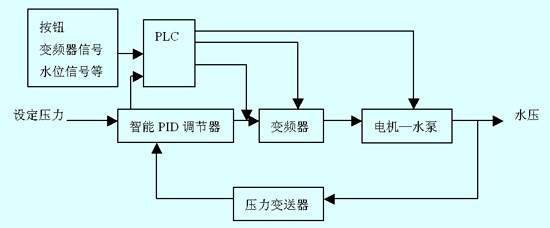

　　恒压供水的基本控制策略是:采用可编程控制器（plc）与变频调速装置构成控制系统，进行优化控制泵组的调速运行，并自动调整泵组的运行台数，完成供水压力的闭环控制，即根据实际设定水压自动调节水泵电机的转速和水泵的数量,自动补偿用水量的变化，以保证供水管网的压力保持在设定值,既可以满足生产供水要求，还可节约电能，使系统处于可靠工作状态，实现恒压供水。
