AB PLC 和VB客户端的通讯

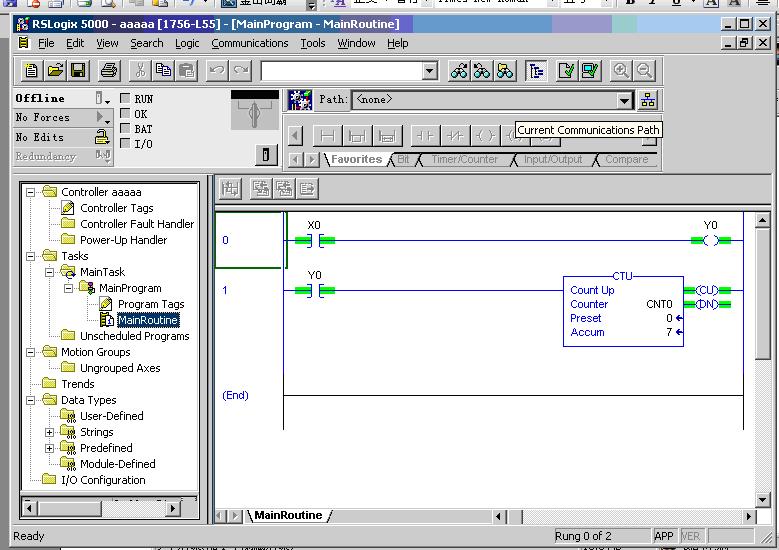

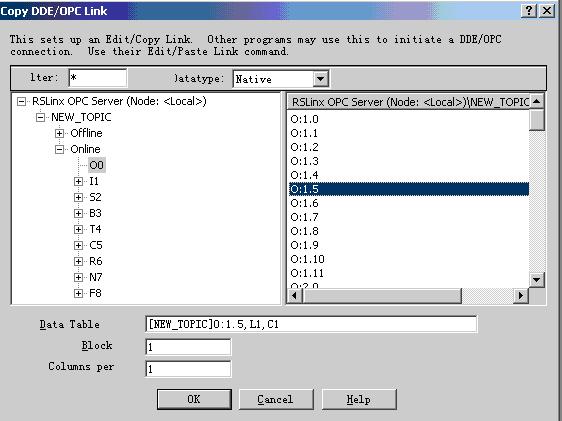

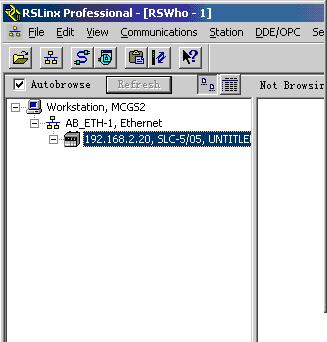

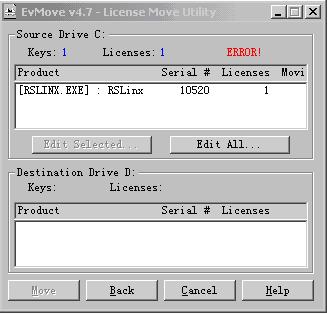

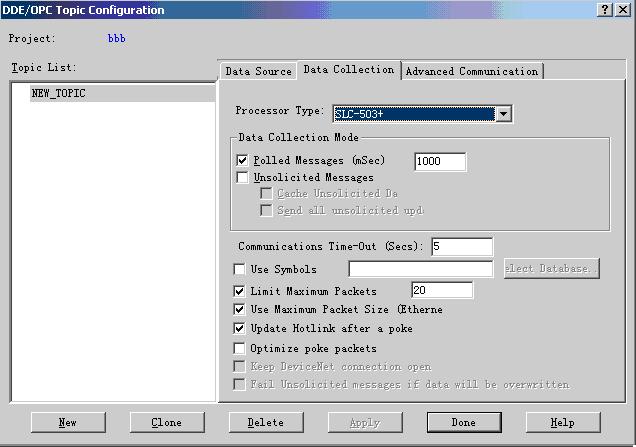

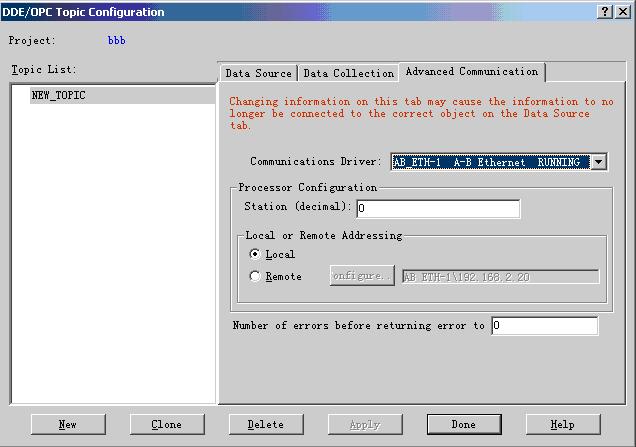

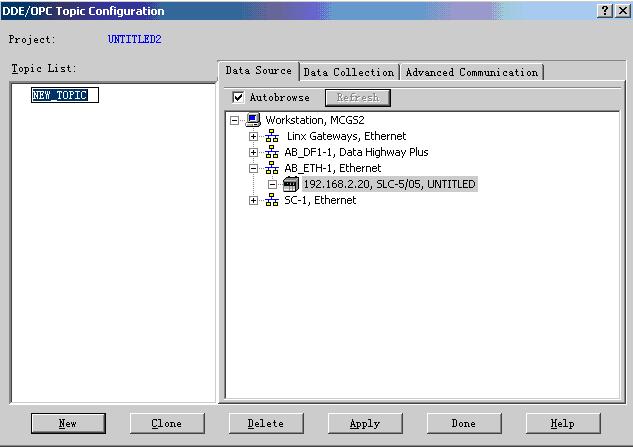

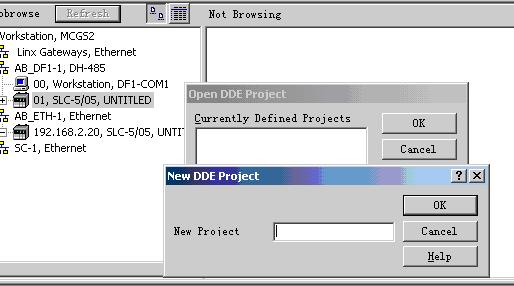

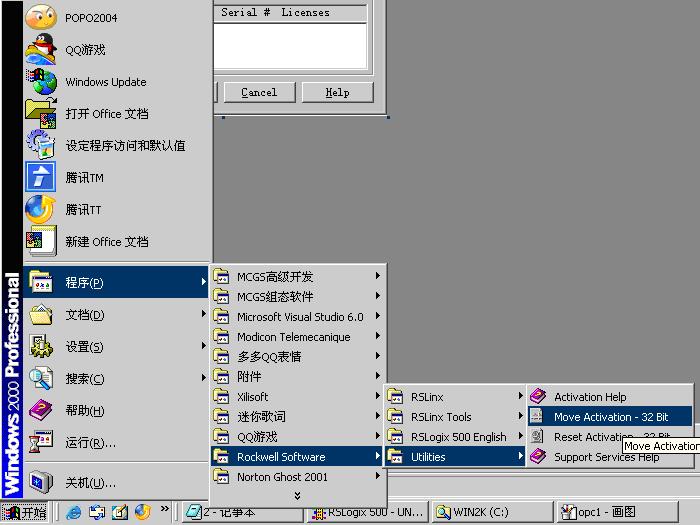

| 1、授权 AB  javascript:if(this.width>500)this.width=500" border=0 dypop="按此在新窗口浏览图片">点击运行会弹出如下对话框：  javascript:if(this.width>500)this.width=500" border=0>现在将授权软盘插入到软驱，点击“OK”按钮将授权文件拷贝到电脑硬盘上，如果授权成功，会弹出如下对话框，以确认RSLINX.EXE应用软件已经授权成功。  javascript:if(this.width>500)this.width=500" border=0>2、RSLinx.EXE软件的设置。 在设置好RSLinx.exe应用软件的授权后，运行RSLogix 500软件，设置好AB  javascript:if(this.width>500)this.width=500" border=0>在列表里选中要通讯的  javascript:if(this.width>500)this.width=500" border=0>3、OPC服务器的配置 在确认RSLinx软件已经能够正确和  javascript:if(this.width>500)this.width=500" border=0>打开一个OPC工程后，就可以正式开始配置OPC 服务器了，通过选取DDE/OPC-Topic configuration菜单项，建立一个OPC服务主题。在弹出的如下窗体中，选取要配置成OPC服务器的对应选项，点击“New”按钮，编辑一个OPC服务器主题名称（可取任意名称）。  javascript:if(this.width>500)this.width=500" border=0 dypop="按此在新窗口浏览图片">切换到“Data Collection”页，通过Processer Type下拉框，选择正确的  javascript:if(this.width>500)this.width=500" border=0 dypop="按此在新窗口浏览图片">切换到“Advanced Communication”页，通过Comunication Driver下拉框，选择和  javascript:if(this.width>500)this.width=500" border=0>设置好OPC服务器后，点击“Done”按钮，确认关闭窗口。 配置好一个服务器后，在如下图的列表中选定刚才配置过的  javascript:if(this.width>500)this.width=500" border=0>目前为止OPC Server已经正确配置。可以通过vb客户端的OPC设备构件，进行数据的连接。 VB客户端连接RSLinx 首先我们为了调试方便，先编写一个  javascript:if(this.width>500)this.width=500" border=0>将程序下载进  javascript:if(this.width>500)this.width=500" border=0>打开后程序运行如下： 点击List OPC Server列出所有OPC Server并选择RSLinx OPC Server，点击Connect连接RSLinx服务器： 在Add Group to OPC Server框中加入Group Name组名 1、更新数据速率等选项后，点击Add Group，如下图 这时就可以添加标签了，标签对应着OPC Server的路径，路径可以由RSLinx中的，copy DDE/OPC LINK中看到。添加好后如下图：  此主题相关图片如下，点击图片看大图： javascript:if(this.width>500)this.width=500" border=0>这样就可以通过vb客户端软件上的 Current value读到这个变量的值，通过Write value来写这个变量。 |
