netTAP、netLINK应用在西门子控制系统联网中

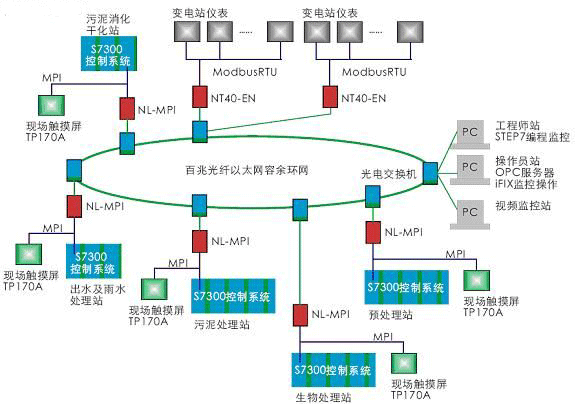

| 在某污水处理站的自动控制工程中主要包括预处理站、生物处理站、污泥处理站、出水及雨水处理站和污泥消化干化站五个站点的控制系统以及变电站仪表数据的采集工作。 在系统网络上我们采用以太网容余光纤环网以满足系统高速通讯的要求，控制系统设计采用五套西门子S7300控制系统用来负责五个站点的控制，每套S7300控制系统通过NL-MPI和就地光电交换机接入环网；变电站的仪表数据采集通过NT40-EN网关将其ModbusRTU协议转换为ModbusTCP协议，然后通过光电交换机接入环网。上位计算机操作员站运行iFIX监控软件，通过OPC-NL-S7服务器来读写所有S7300控制系统的实时数据，工程师站可以通过STEP7对所有S7300站点CPU进行编程和监控，变电站的仪表数据通过ModbusTCP OPC服务器来读取。 整个控制系统结构图如下：  本工程在设计中充分利用了netTAP和netLINK网关的优点，在实际调试中避免了西门子以太网通讯方案繁琐的硬件组态，也大大降低了控制系统成本，同时为以后系统的维护带来了方便。 |
