威控RTU-2600在混凝土氯离子电通量测定仪中的应用

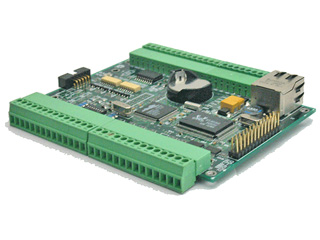

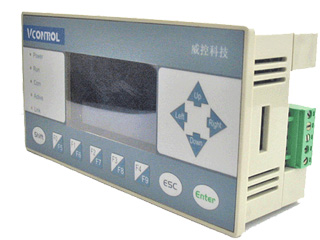

| RTU-2600在混凝土氯离子电通量测定仪中的应用 一、混凝土氯离子电通量测定仪介绍 混凝土氯离子电通量测定仪用于各种混凝土工程的耐久性设计、质量控制、验收与监护的测定。该产品要求产品的功能要求为： 1、采用嵌入式微机控制，液晶屏显示，具备高精度模拟信号测量和多通道数字量输出，很高的抗干扰性能以及停电及掉电数据保存等功能； 2、人机接口要求轻触式PBC 按扭，中文菜单显示，系统自带时间。操作菜单具有密码权限保护，防止误操作，确保试验过程安全可靠； 3、标准RS232 串口通讯，可连接上位机，对试验数据进行导出，并生成EXCEL 报表，同时可生成曲线，进行打印分析及存档； 4、用户可选配USB 接口，只需插上U 盘即可轻松导出数据； 二、RTU-2600的应用 RTU-2600 系列可编程远程测控终端将采集、控制、通讯三种功能合为一体，特有的嵌入式设计可大大节省安装面板空间；集成强大的通讯能力可通过卫星、GSM/GPRS/CDMA1x、无线基站、电话线等方式使数据传输更加便捷；特殊的编码器、脉冲捕捉、高速记数、PWM输出等功能可以为您提供更高一级的控制支持；高速达40M的CPU，提供了方便的二次开发C语言平台，您可以开发各种复杂的算法并且可与组态软件的无缝连接。  在混凝土氯离子电通量测定仪中使用了如下资源： 1、8路12位模拟量输入，测量混凝土氯离子电通量； 2、8路数字量输出，可外接设备，最大电流200mA； 3、RS-232通讯口，支持FCC协议，用于与上位机软件通讯，导出测定数据； 4、外接扩展的USB模块，支持U盘，导出试验数据； 5、外接人机接口HMI-3800，用于人机交互；  三． 上位机软件介绍 1、双击桌面图标系统开始运行； 2、系统打开后如果您的主机已打开电源，并您所连接的串口与系统默认串口相吻合。系统将提示连接下位机成功。否则将会提示您不成功。请确认主机电源已打开，然后选择连接主机的串口，点击连接下位机； 3、导出数据 在电流表下拉选项中可以选择您要导出的表单，有电流表及电量表点击显示文件名，可显示试验开始的时间，选择您要导出的实验数据然后点击导出数据；此时系统将会导出您所选择的实验数据并自动生成Excel 电子表单； 4、曲线生成选择您想显示的通道,点击生成曲线,系统将自动为您生成曲线图，同时您也可以将曲线打印出来； 5、数据导出完成并保存后您可以选择清除实验数据，来清除主机保存的数据； 四、总结 RTU-2600集测控通讯为一体以及灵活性，为小型设备OEM制造商提供了最理想的选择。 |
