宁夏MMDS传输覆盖网技术方案介绍


一、设计原则

  (一)结合宁夏的地形特征分组排列,在不影响原有MMDS覆盖区用户的收视习惯的前提下,最大限度的保证有限频率资源的使用效率,频率分配采用频率分组、极化分割、地形阻挡等原则,传输频率分为A、B两组,中间预留8MHz的隔离带。

  (二)考虑到地面数字电视的频率规划,覆盖区用户的接收频率集中在470MHz-558MHz(DS13-DS23)。

  (三)忽略本地开路电视信号与MMDS下变频器输出信号的同频干扰。(测试证明是可行的。)

  (四)考虑链路增益的情况下,确保主站覆盖区内转发站接收图像信号质量不低于4.5分,主站、转发站覆盖区内90%以上的用户的接收图像信号质量不低于3.5分。

  (五)考虑到转发站与主站之间使用同频转发可能带来的正反馈自激,转发站拟采用异频转发方式。

  (六)MMDS主发射站和转发站地址选择。

  1、主站选在已有电视、调频或微波发射塔的台站上,充分利用现有台站的铁塔、机房、供电、通讯、交通等条件。
  2、各转发站尽量选择在地势高点,最好处于覆盖区的中心,并尽量减少覆盖阴影区。同时要注意交通和供电条件的便利,减少转发站建设的困难。

  (七)MMDS主站和转发站铁塔及发射天线高度的确定:

  1、所有MMDS主站拟建在现有台站上,铁塔地点及高度已定。
  2、MMDS主站至转发站收发点的路由,绝大部分传播余隙已满足传输要求。同时为避免对相邻覆盖区域形成干扰,一般新建转发站的铁塔高度确定为20米到30米,个别地方确定为76米。

  (八) 传送8套模拟电视节目,同时通过3个电视频道,试验加密传送18套数字电视节目。数字节目加密及解密技术应用国内CA。

二、设计依据:

  (一)国家标准
  GY/T132-1998 《多路微波分配系统技术要求》
  GB/T106-99 《有线电视技术规范》
  (二)地质勘查文件及自然地理勘查文件。
  (三)宁广局发[2004]251号文件
  (四)《开路电视信号与MMDS下变频器输出信号的同频干扰试验报告》。

三、MMDS系统总体设计说明

  根据宁夏地理条件和技术勘测结果,建设7个MMDS发射主站(新建银川、中卫、六盘山和三营4个主站,改造平罗、罗山和马万山3个主发射站)和13个转发站(佟记山、杨沙湾、窑山、大壕山、风台山、云雾山、西华山、马达子梁、八岔梁、风台嘴、扎营墩、王洼和沟口)。

  (一)主发射站:
  银 川 20W 频率B组 水平极化 全向发射 塔高110m
  平 罗 20W 频率A组 垂直极化 全向发射 塔高 100m
  罗 山 50W 频率A组 垂直极化 全向发射 塔高 76m
  中 卫 20W 频率B组 垂直极化 全向发射 塔高100m
  三 营 20W 频率B组 水平极化 全向发射 塔高 76m
  马万山 20W 频率A组 垂直极化 全向发射 塔高 20m
  六盘山 50W 频率A组 垂直极化 全向发射 塔高 76m

  (二)转发站:
  窑山 200W 频率B组 水平极化 定向发射 塔高45m
  大壕山 200W 频率B组 水平极化 全向发射 塔高20m
  风台山 200W 频率A组 垂直极化 全向发射 塔高20m
  云雾山 200W 频率A组 垂直极化 全向发射 塔高30m
  八岔梁 200W 频率A组 垂直极化 全向发射 塔高30m
  马达子梁 200W 频率B组 水平极化 定向发射 塔高20m
  王洼 200W 频率B组 垂直极化:全向发射 塔高76m
  沟口 100W 频率B组 水平极化 定向发射 塔高76m
  风台嘴 100W 频率B组 垂直极化 全向发射 塔高20m
  扎营墩 200W 频率A组 水平极化 全向发射 塔高20m
  西华山 200W 频率B组 水平极化 全向发射 塔高20m
  佟记山 200W 频率B组 水平极化 全向发射 塔高30m
  杨沙湾 200W 频率B组 水平极化 定向发射 塔高76m

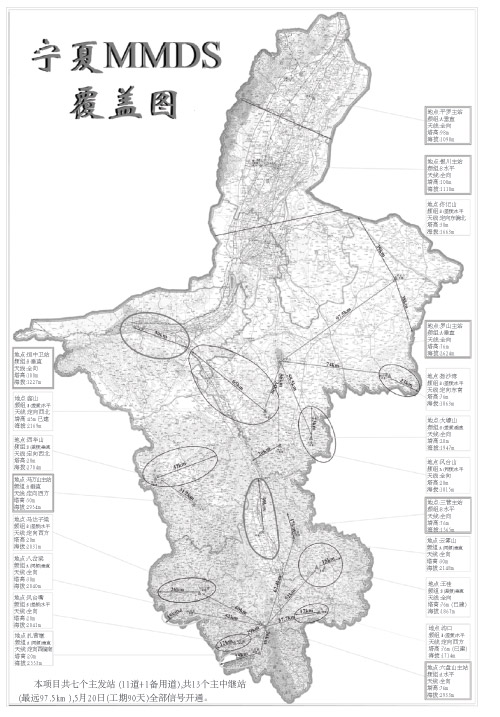

(三)宁夏MMDS系统覆盖示意图(见附图 1)

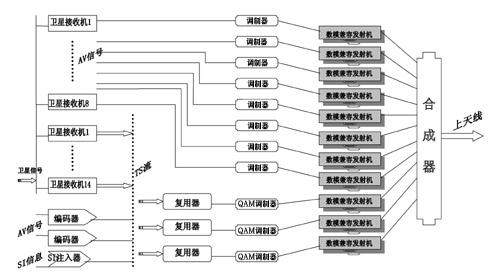

(四)MMDS主站系统框图(见附图 2)

图2 MMDS主站系统框图

四、MMDS系统性能指标的计算

  采用欧广联(EBU)的五级评分标准,如下表:
图像等级Q  5 4.5 4 3.5 3
S/N* 45.5 40.8 36.6 33.0 29.9
C/N 51.9 47.2 43.0 39.4 36.3
  *S/N=23-Q+1.1Q2(本标准测量带宽为5MHz)
  图像质量等级以4.5分计算,转发站接收信号质量不低于4.5分,转发站发射信号到终端用户不低于3.5分。

  (一)MMDS主站发射至转发器信号指标核算
  1、以50W主站传输为例,在自由空间传输条件下,转发站接收信号质量达到4.5分:
  ①接收天线增益为33dB时,转发站距主站最大距离可达109km。
  ②接收天线增益为28dB时,转发站距主站最大距离可达61km。
  计算条件:
  Pt:单频道输出电平 47dBm(50W)
  Pr:转发站接收天线输出电平
  Ld:空间损耗
  D: 传输距离
  GT:主站全向发射天线增益 13dBi
  Gr:转发站接收天线增益 33dB、28dB抛物面天线。
  F:转发器的噪声系数 6 dB
  N:基础噪声KTB -106.4 dBm
  Lo: 发射机与转发器之间的馈线损耗 4.7dB
  C/N:载噪比 47.2dB(接收信号质量4.5分)
  Pr = C/N +N+F=47.2-106.4+6=-53.2dB
  Ld1 =Pt+GT +Gr-Lo- Pr = 47+13+33-4.7+53.2=141.5dBm
  根据Ld=100.7+20LgD,D=95km,对应转发站距离约109km
  Ld2 =Pt+GT +Gr-Lo- Pr = 47+13+28-4.7+53.2=136.5dBm
  根据Ld =100.7+20LgD,D=50km,对应转发站距离约61km

    2、以20W主站传输为例,在自由空间传输条件下,转发站接收信号质量达到4.5分,接收天线增益为28dB时,转发站距主站最大距离可达38km。
  计算条件:
  Pt:单频道输出电平 43 dBm(20W)
  Pr:转发站接收天线输出电平
  Ld:空间损耗
  D: 传输距离
  GT:主站全向发射天线增益 13dBi
  Gr:转发站接收天线增益 28dB抛物面天线。
  F:转发器的噪声系数 6 dB
  N:基础噪声KTB -106.4 dBm
  Lo: 发射机与转发器之间的馈线损耗 4.7dB
  C/N:载噪比 47.2dB(接收信号质量4.5分)
  Pr = C/N +N+F=47.2-106.4+6=-53.2dB
  Ld2 =Pt+GT +Gr-Lo- Pr = 43+13+28-4.7+53.2=132.5dBm
  根据Ld=100.7+20LgD,对应转发站距离约38km

  (二)MMDS主站直接接收用户信号指标核算
  1、以50W主站传输为例,在自由空间传输条件下,接收天线增益为22dB,用户接收信号质量达到3.5分时,用户距主站最大距离可达87km。
  计算条件:
  单频道发射机输出功率50W P0= 47dBm
  频道合成器插入损耗 L∑=1.5dB
  馈线损耗(EW-20 116m) Lg=1.5dB
  发射天线增益 GT=13dB
  其他损耗 ΔL=1.5dB
  接收天线增益 GR=22 dB
  下变频器噪声系数 F=2 dB
  传输路由衰落储备 M =3dB
  基础噪声 KTB N=-106.4 dBm
  传输距离 D
  自由空间传输损耗 (f=2.6GHz) Ld =100.7+20LgD
  载噪比(接收信号质量3.5分) C/N=39.4dB
  用户接收天线输出电平(考虑衰落储备3dB)
  Pr = C/N+N+F+M =39.4-106.4+2+3=-62dB
  Ld =Pt+Gt +Gr -L∑-Lg - ΔL - Pr
  =47+13+22-1.5-1.5-1.5+62
  =139.5
  根据Ld =100.7+20LgD,对应用户距主站距离约87km。

  2、以20W主站传输为例,在自由空间传输条件下,接收天线增益为22dB,用户接收信号质量达到3.5分时,用户距主站最大距离可达54km。
  计算条件:
  单频道发射机输出功率20W P0= 43dBm
  频道合成器插入损耗 L∑=1.5dB
  馈线损耗(EW-20 116m) Lg=1.5dB
  发射天线增益 GT=13dB
  其他损耗 ΔL=1.5dB
  接收天线增益 GR=22 dB
  下变频器噪声系数 F=2 dB
  传输路由衰落储备 M =3dB
  基础噪声 KTB N=-106.4 dBm
  传输距离 D
  自由空间传输损耗 (f=2.6GHz) Ld =100.7+20LgD
  载噪比(接收信号质量3.5分) C/N=39.4dB
  用户接收天线输出电平(考虑衰落储备3dB)
  Pr = C/N+N+F+M =39.4-106.4+2+3=-62dB
  Ld =Pt+Gt +Gr -L∑-Lg - ΔL - Pr
  =43+13+22-1.5-1.5-1.5+62
  =135.5 dB
根据Ld =100.7+20LgD,对应用户距主站距离约54km。

  (三)MMDS转发站接收用户信号指标核算
  1、每个频道功率的确定
  宽带功放功率为200W,多频道应用时,考虑到放大器的线性状态,每频道功率(Pch)的经验公式为
  Pch=200/(18-20)N
  频道数N=11,故Pch=1W,30 dBm。

  2、用户接收信号载噪比确定为39.4 dB(接收信号质量3.5分), 用户距主站最大距离可达18km。
  Pt:单频道输出电平30dBm
  Pr:用户接收天线输出电平
  Ld:空间损耗
  D: 传输距离
  Gr:用户接收天线增益 22 dB/抛物面天线
  F:下变频器的噪声系数 2dB
  N:基础噪声KTB -106.4 dBm
  GT:全向发射天线增益 13dB
  Lo: 发射机与转发器之间的馈线损耗 1.0dB
  M:增益储备 3dB
  用户接收天线输出电平
  Pr = C/N+N+F+M =39.4-106.4+2+3=-62dB
  Ld =Pt+Gt +Gr-Lo-Pr
  =30+13 +22-1.0+62
  =126(dB)
  根据Ld=100.7+20LgD,对应用户距转发站站距离约18km。

  3、在转发站发射功率为100W,用户接收信号载噪比达到39.4 dB(接收信号质量3.5分) 时,用户距转发站站距离约13km。
  4、由于转发站接收主站信号的载噪比(47.2dB)高出用户
接收转发站信号的载噪比(39.4dB)为7.8dB,因此以用户接收转发站信号的载噪比作为用户端接收信号总的载噪比。

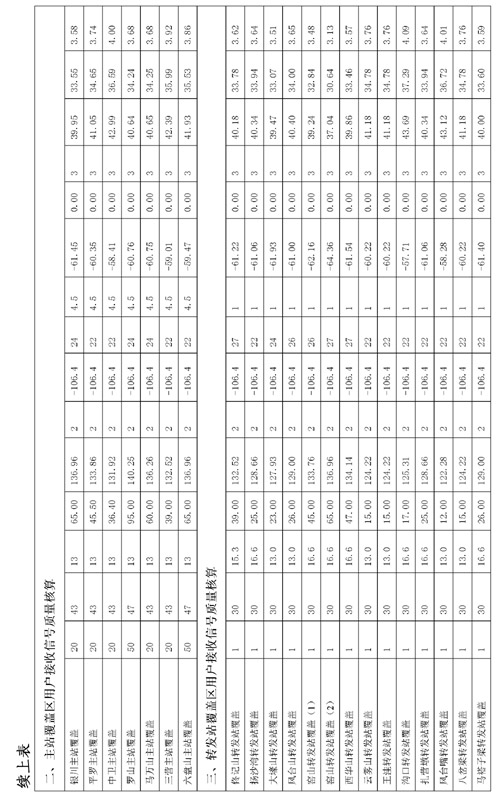

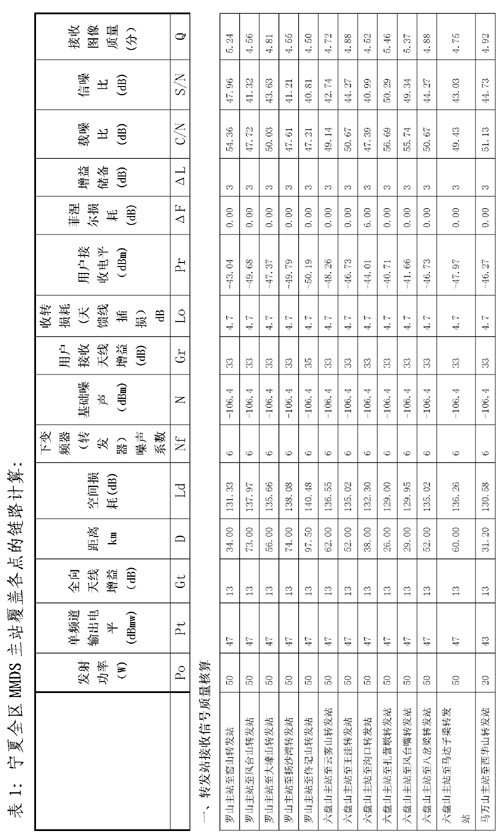

 (四)宁夏全区MMDS主站覆盖各点的链路计算(附见表1)


五、设备配置:
  (一)设备配置原则
  考虑到整个系统工程造价和近年来国内MMDS制造企业技术及工艺逐步成熟的因素,我们在设备选型上全部采用了国产设备。

  (二)MMDS发射系统。
  1、主站发射机配置为国产单频道数模兼容发射机,每频道功率为20W-50W,模式为8+3(即8台模拟通道调制器和发射机加3台数字通道调制器和发射机,数字信号调制方式为64QAM),备机统一配备1台数模兼容宽频带发射机。
  2、转发站发射机使用宽带复合信号发射方式,宽带功放的功率为200W和100W两种,多频道应用时,每频道发射功率约为1W和0.5W,考虑到各覆盖区的实际需要,有11个转发站采用200W宽带发射机,2个转发站采用100W宽带发射机。

  (三)主站前端设备(信号源)
  各主站全部新建了卫星地面站,配备模拟通道的卫星接收机(无ASI码流输出)8台,数字通道的卫星接收机(有ASI码流输出)14台。数字前端配备编码器2台,复用加密加扰器(TS输入口为8个)3台,SI注入器1台,工程型服务器4台。整个数字前端包括:有条件接受系统、用户管理系统、EPG系统(电子节目信息导航播出系统)、数据信息服务系统4部分。

  (四)MMDS主站频道合成器
  全部采用国产邻频道合成器,改造站原有进口合成器的改造也由国内厂家完成。

  (五)MMDS发射天馈系统及转发站接收系统。
  1、MMDS发射天线采用国产缝隙天线。为取得较好的覆盖效果,根据各覆盖区实际需要,采用了9部13dB全向发射天线,4部16dB定向发射天线。天线顶端带有避雷装置。
  2、发射机传输馈线采用国产BT-26椭圆软波导,损耗0.02dB/m。
  3、转发站接收系统采用Ф1.5m到Ф2.4m抛物面接收天线,依据转发站到主站的距离来选择不同口径(不同增益)的接收天线。

  (六)其它设备。
  1、为保证主站发射机的可靠运行,每个主站配备了捷变频模拟调制器和数模兼容宽带发射机各1台。
  2、在每个主站配备了10KW电源 target=_blank>稳压电源1台和15KW发电机1台,在每个转发站配备了5KW电源 target=_blank>稳压电源1台和5KW发电机1台。

六、项目建设中遇到的问题及解决办法

  (一)同频转发的问题
  设计中考虑到同频转发站与主发射站间可能的反馈自激,将原规划中的同频转发站全部改为异频转发站。项目建设过程中又考虑到异频转发时,相位噪声将有所降低,并且目前同频转发技术有所改善,决定在5个转发站进行同频转发试验。在实际运行中发现,只有窑山转发站(海拔2169m)信号与罗山主发射站(海拔2624m)信号(两站相距34km)发生同频干扰。

  为防止发生同频干扰,同时有利于降低相位噪声,以及考虑了地形环境和建设工期的要求,经研究,对13个转发站的转发方式进行调整,目前运行良好。
  1、佟记山、杨沙湾、窑山、大壕山、西华山、马达子梁、风台嘴、王洼和沟口转发站异频转发主发射站信号。
  2、风台山、八岔梁和扎营墩转发站同频转发主发射站信号。

  (二)云雾山转发站信号源的问题
  设计中考虑到三营主站海拔较低(1555m),所以云雾山转发站(海拔2145m)同频转发六盘山主站(海拔2934m)信号。实际运行中发现云雾山转发站可以良好的接收三营主站的信号(载噪比C/N≥50dB),考虑到地形环境和运行维护管理的要求,调整云雾山转发站异频转发三营主发射站信号,目前运行良好。

  (三)发射天线方向性
  因实际使用中的定向发射天线与设计中要求的定向发射天线的背向方向图不一致,考虑到地形环境和覆盖用户的要求,保留窑山转发站、马达子梁转发站、沟口转发站、扬沙湾转发站为定向转发,扎营墩转发站、西华山转发站使用的定向发射天线改为全向发射天线,实际测试结果表明能够满足覆盖要求。

  (四)沟口转发站绕射损耗问题
  彭阳沟口转发站是座原有发射塔(塔高40m)的转发站。但设计中此转发站(接收天线30m)接收六盘山主发射站信号有6dB的绕射损耗;原铁塔强度低,接收天线架设后,塔体摆动较大,造成接收信号不稳。经研究,更换为76m新塔,接收天线架设高度60m,现覆盖效果良好。

  (五)其它问题
  对工程建设中存在的设备频率精度、电源技术指标、发射天线安装及个别非线性失真等问题进行了改进。

七、宁夏MMDS覆盖网运行情况及运行模式

  宁夏MMDS覆盖网是国家广电总局及宁夏广电局在解决“村村通”工作上的创新,是一次在全自治区范围内进行多套电视节目传输覆盖的尝试。目前,宁夏MMDS覆盖网运行正常,系统稳定,发射和接收环节等各方面指标参数符合设计要求。宁夏MMDS覆盖网已经有效地解决了宁夏近80%广大农村地区免费收看8套电视节目的问题,同时还可有偿收看8套以上数字电视节目。在自治区党委和政府的推动下,MMDS入网用户大幅度增加。

  宁夏MMDS覆盖网从建设之初就纳入了宁夏农村广播影视公共服务体系,该体系健全了“三级管理、四级服务”的体制(即区、市、县三级管理,区、市、县、乡四级服务),保证了宁夏MMDS覆盖网长期有效地运行。
