MSP430F413单相多费率电表

该方案采用TI公司16位超低功耗单片机MSP430F413，8Kflash，具有16位RISC结构，CPU中的16 个寄存器和常数发生器使MSP430微控制器能达到最高的代码效率；灵活的时钟源；数字控制的 DCO 可使器件从低功耗迅速唤醒，采用 MSP430F413单片机可以将能量直接转换成脉冲信号，同时结合电量计量专用芯片AD7755，可以使电表硬件部分大为简化，而且很方便实现智能控制。

特性：

★工作电压为：1.8V-3.6V

超低功耗： 活动模式 200μA（2.2V，1MHz）保持模式 0.7μA
关断模式 0.1μA

★5种省电模式

★从保持模式唤醒仅用6微秒

★16位单片机，125纳秒指令周期

★16位Timer_A（3个捕获/比较寄存器）

★内置模拟比较器A

★96段LCD驱动

★在线串行编程

★8KB+256B Flash Memory，256BRAM

★电源电压检测

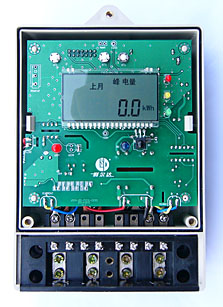

MSP430F413电能表模块功能有多种板型结构，可直接安装在单相电度表内。 该产品可通过掌上电脑，以无线红外或有线方式进行参数设置和数据抄收；也可通过表上的按键进行设置和查询。 此外还配有RS485接口，可通过RS485进行参数设置和数据抄收。

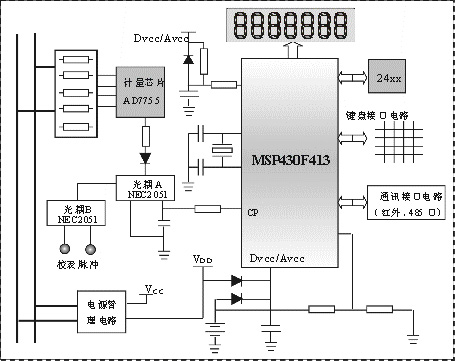

系统框图

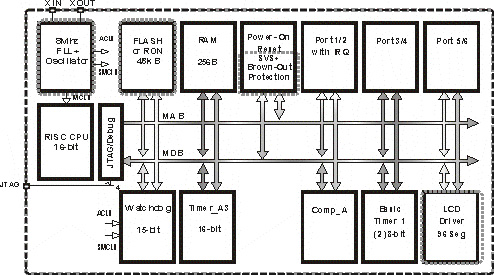

MSP430F413结构框图
