PLC在铜冶炼生产过程中的应用

    一、系统概述

    1. 系统配置

    金隆的可编程序控制器系统主要包括：三台转炉、转炉公用设备及铸渣机PLC控制系统；两台阳极精炼炉PLC控制系统以及电解车间及电解液净化部分的PLC控制系统。

    以上三个系统共分为九个PLC控制站，这九个PLC控制站全部选用PLC-5/40可编程序控制器作为主机。

    2. PLC-5/40介绍

    PLC-5/40是Rockwell公司PLC家族中应用最广、功能最强、性能价格比最理想的机种之一。它具有速度快、内存大、指令系统丰富等特点，并可配置成主机和网络冗余的控制系统。

    3. 软件介绍

     软件包括通信软件WinLinx、监控软件WinView和编程WinLogic5。

    ● WinLinx是以Windows为基础的、用于与PLC进行通信的软件。WinLinx既是一个驱动程序又是一个DDE服务程序。驱动程序是与PLC之间的通信接口，而DDE服务则提供了与Windows其他应用程序的数据交换手段。

    ● WinView是一个用于数据采集、监控和信息管理的工业监控软件包，是个人微机上的实时、多任务、多窗口的、功能强大的、模块化的、彩色图形组态软件。它可以根据现场数据的变化而形成动态画面。

    ● WinLogic5是用于对可编程序控制器进行编程和文本处理、功能强大的软件包。它提供了对ROCKWELL公司的PLC-5可编程序控制器进行在线和离线编程、I/O组态、报告、诊断、注射和监控、强制等功能。它具有非常友善的人机界面，全部功能均可以用鼠标进行简单的操作。

    二、具体应用

    1. 在阳极精炼炉的应用

    金隆公司共有两台阳极精炼炉，其操作控制水平的好坏直接关系到阳极铜的质量乃至影响到电解铜的质量，阳极精炼炉共用了四个PLC-5/40处理器，两主两从，互为热备，分别控制两台阳极精炼炉的倾转系统、附属设备和所有的调节回路。另外，还担负着接受行车无线传输称重数据的任务。

    此外，两台行车上的行车秤的称重实时数据也是由阳极精炼炉PLC进行接受并进行数据转换处理和显示的。大部分实时信号的累计值、历史趋势和报警画面也都由PLC完成。总之，由于在阳极精炼炉使用了PLC，使得大量的继电器控制柜和二次仪表得以取消，不仅节省了空间，也使得故障率大为减少，提高了系统的可靠性，并且回路修改极为方便，减少了二次投资。

    2. 在转炉的应用

    转炉工段包括三台转炉本体、三套残极加料系统、一套溶剂运输系统、环境集烟以及电收尘四大部分。有八个PLC组成四套热备控制系统进行控制，每台转炉本体和对应的残极加料系统由一套PLC进行控制，溶剂运输、环境集烟以及电收尘由一套PLC进行控制。

    投产以后，根据生产情况和工艺要求，我们对转炉的事故倾转回路进行了改造，将事故倾转由直流倾转改为交流倾转，仅当交流失压时才由直流倾转，增加了系统的可靠性。还增设了富氧调节回路和纯水槽自动补水调节回路。此外，由有色机械总厂生产的铸渣机也是用PLC进行控制的。由于采用了PLC进行控制，使转炉的劳动强度大为减轻，监控更为方便，维护更为简单。

    3. 在电解、净液的应用

    电解、净液共用了三台PLC，一台用于对电解工段的电器设备以及过程工艺参数进行检测和控制，一台用于对净液工段的电器设备以及过程工艺参数进行检测和控制，一台用作与上位一台以太网的网络通信接口。

    PLC主要对一些给液泵、循环泵、泥浆泵等一些泵的启、停进行联锁控制和监视，对风机的运行情况进行监控，对短路器进行监控。

    由于采用了PLC，取消了大量的二次仪表，所有的仪表指示值都可以在监控站的屏幕上显示，统计报表、历史趋势曲线都可以很方便地打印出来。参数的修改和设备的操作都可以用鼠标在屏幕上完成。

    三、网络化方案及其实现

    PLC-5处理器不仅具有非常强的控制功能，还具有非常强的通信能力。因此，它不但适用于各种控制应用环境中，特别适用于计算机集成生产系统（CIMS）的生产方式，与计算机等来形成一个高度全面化的分布式多级控制系统。生产的过程十分复杂，因此实现生产过程的全面高度自动化比较困难，同时，由于市场需求和技术发展的更新速度日益加快，以往传统的、相对稳定的生产过程也变得越来越不适应要求，这就对自动化生产的方式提出了一个动态的开放要求。因此，管理和控制一体化成为现代化企业越来越迫切的需要，而在此过程中，网络化的实现又成为一个关键的环节。

    金隆公司的生产管理网络就是这样一个集控制和管理于一体的厂级分布式控制系统，网络构成如下图所示。

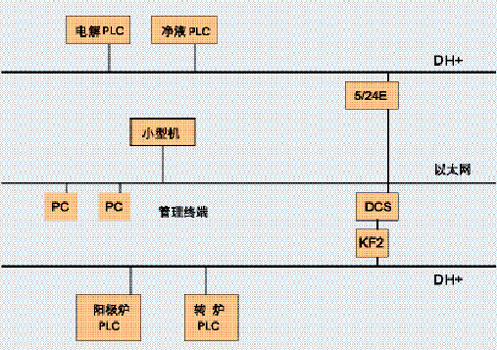

图1 生产管理网络构成图

    1. PLC与管理网的联接

    由网络图可以看出，全厂的PLC共构成两条数据高速通道（DH+）链，一条是电解、净液的PLC通过ROCKWELL公司的以太网接口模块5/20E 与以太网相连，一条是阳极精炼炉、转炉的PLC通过DCS与上位以太网相连。采用这种联结方案主要是受各PLC物理位置的限制。PLC的实时数据传到以太网后，由美国DEC公司的阿尔法小型计算机接受并转换成个人电脑可以识别的数据信号后，再发往各管理终端。这样，各管理终端通过相应的软件就可以随时调出工艺流程画面和实时工艺参数，管理者就可以随时了解到现场工艺情况和各类数据报表，从而为管理带来极大的便利。

    2.  DH+网

    DH+是一个公共总线形成的对等的工业局域网，其网上的每个节点无主次之分，网络的存取方式为令牌传递方式，传输介质为屏蔽双绞线，最大传输距离为3044m，通信波特率为57.6K（57.6K位/s=1字节/0.14ms）,最大节点数为64个。

    屏蔽双绞线相对比较便宜，并有比较好的抗噪性，能保证传输信号不失真，不失为一种理想的传输介质。令牌传递方式可以消除那些试图获得网络访问权的PLC站点之间的竞争，哪个站点得到令牌，它就成为主站，从而有权向其他站点发送信息，用完相应的时间片后，即将令牌传递到下一个站点，这样可以避免因某个站点故障而影响到整个网络。每个PLC-5/40处理器有四个通信口，可用软件设置成远程I/O通信链与输入输出机架相连或设置成DH+网络通信口。在转炉调试时，由于各站点之间需要传递的数据量太大，引起监控站屏幕频繁出现网络超时报警信息，我们就用处理器空闲的通信口，专门设置了一条DH+通信链，专门用于处理器之间的数据传递，解决了网络拥挤的问题。

    由于DH+网络优越的网络性能，使得数据在站点之间传递变得极为便利，行车称重数据本来发往阳极精炼炉，可是因为有了DH+网络，在转炉也可以看到这些数据。转炉的作业方式是交替作业，加上很多设备是三台转炉共用，因而需要相互传递的信息量非常大，因为有了DH+网络，一切问题迎刃而解。

    四、调试中遇到的难点及解决办法

    投产前，网络安装测试好之后，开始进行系统的总调试，发现由于三台转炉的很多辅助设备是共用的，因而各PLC之间需通过网络交换的数据量特别大，引起网络繁忙，网络超时报警频频出现，影响调试和正常操作。起初试图通过增大监控站的内存、扩大缓冲区、精简操作画面等方法解决这个问题，但效果均不理想。后来想到利用处理器的其他空闲的通信口，专门开设一条网络专供转炉的四个PLC之间传递数据用，结果十分令人满意，很好地解决了这个问题。

    五、投产后的增设及改进项目

    由于工艺状况和设备状况的要求，投产后在转炉进行了一系列的改造和增设项目，主要包括以下几个方面。

    1. 转炉事故倾转的改造

    在原设计中，转炉的事故倾转是蓄电池带动直流电机驱动的，由于蓄电池只能供电10min，而充电时间需10多个小时，且有倾转速度慢、性能欠可靠等缺点，容易引起堵风眼事故。针对这种情况，我们在软件上进行了修改，使得只有交流失压时，才由直流电机驱动转炉移动，在其他条件下，均由交流电机带动炉子做事故倾转，大大减少了事故的发生，具有很好的效果。

    2. 增设富氧改造调节回路

    投产一段时间后，为了增加固破和冷铜的处理量，根据工艺要求，我们在转炉增加了富氧锤炼自动调节回路。回路投用后，操作人员只要在操作画面上设定所需的用氧浓度，调节回炉即可根据送风流量和设定氧浓自动调节氧气的流量，操作十分方便。至今，使用效果一直很好。

    3. 增加纯水槽自动补水回路

    纯水槽的水是用于转炉冷却水套的，一旦断水，就会对设备造成损坏。未改造之前转炉纯水槽补水需用电话与纯水站联系，这就要求操作人员经常监视纯水槽的水位，很不方便，改造之后，低水位自动补水，高水位自动停水，且有高、低水位报警，既方便又安全，得到操作人员的好评。

    4. 增加报警点和历史趋势记录

    转炉投产后，我们在转炉增加了PLC系统不间断电源（UPS）掉电报警、烟罩断流报警、纯水槽水位报警等，提高了生产的安全性。增加了排风机转速和输出给定值的历史趋势记录，给设备监护和故障判断分析提供了依据。

    总之，可编程序控制器因其可靠的性能、卓越的控制功能和强大的通信功能在金隆公司的生产和管理中发挥了很大的作用，创造了一定的经济效益。随着其性能价格比的提高，相信会在工业企业中得到更加广泛的应用。
